Цифровой двухканальный осциллограф RIGOL MSO5102
0
192 706 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики RIGOL MSO5102
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации | 8 Гвыб/сек (один канал); 2 Гвыб/сек (все каналы) |
| Количество каналов | 2 аналоговых |
| Макс. скорость захвата осциллограмм | ≥ 500000 осц./сек |
| Режим регистрации | обычный пиковый детектор: 500 пс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи | аналоговые каналы: 100 Мб (50 Мб - два канала; 25 Мб - все каналы) |
| Вертикальная система | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% / 17 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 3,5 нс |
| Учет ослабления пробников | 0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.001X,0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел |
| Диапазон смещения | ±1 В (500 мкВ/дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
| Динамический диапазон | ±5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
| Погрешность коэфф. усиления | ±3% от полной шкалы |
| Погрешность смещения | < 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения > 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 40 дБ, от DC до максимальной частоты |
| Горизонтальная система | |
| Коэффициент развертки | 5 нс / дел - 1 кс / дел |
| Временное разрешение | 10 пс |
| Точность временной базы | ± 10 частей на миллион ± 10 частей на миллион / год |
| Максимальная задержка | опережение запуска (отрицательная задержка) ≥ 1/2 ширины экрана отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ± 100 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 200 мс/дел), сканирование (≥ 200 мс/дел) |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH2), результат математической обработки (Math1 ~ Math4) |
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в математических операциях, в т.ч. БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
| Отображение | таблица событий или навигации |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: аналоговые каналы (CH1 ~ CH2) |
| Гистограмма | источник: аналоговые каналы (CH1 ~ CH2), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
| измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма | |
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: аналоговые каналы (CH1 ~ CH2) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | |
| Стандартно | параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH2), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше ≥10 мВ/дел: 0,5 деления |
| Диапазон уровня запуска | внутренний: ±5 делений от центра экрана сеть: фикс. 50% |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска | ≤ 1 дел |
| Зональный триггер | установка: нарисованная вручную область на экране |
| условие запуска: пересекается "Intersect" или не пересекается "Not Intersect" | |
| источник запуска: аналоговые каналы (CH1 ~ CH2) | |
| Типы запуска | штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | аналоговые каналы (CH1 ~ CH2), цифровые каналы (D0 ~ D15), сеть |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 800 пс ~ 10 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P, 720P, 1080P |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Время | 16 нс ~ 10 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Установка времени | 16 нс ~ 10 с |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Время установки / удержания | 8 нс ~ 1 с |
| Источник запуска | аналоговые каналы (CH1 ~ CH2) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH2) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превшение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH2) |
| Разрешение | 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Общие характеристики | |
| Дисплей | диагональ 9", емкостный сенсорный мультитач, 1024 × 600 точек, сетка 10 делений (по вертикали) x 8 делений (по горизонтали), яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода | USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели (совместимость с USBTMC) LAN 1 на передней панели (10 / 100 / 1000-порт, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника | частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезавсисмая память | формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Напряжение | 100 ~ 240 В эфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | < 75 Вт |
| Предохранитель | 4 A, T тип, 250 В |
| Габариты | 367 х 200 х 130 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | ~ 5,8 кг |
| Комплектация | цифровой осциллограф RIGOL MSO5102 – 1 шт сетевой шнур питания – 1 шт; кабель USB – 1 шт; пассивный пробник PVP2350 2 шт (по одному на каждый канал) – 1 комплект; руководство по эксплуатации – 1 шт |
| Совместимость | Плата для осциллографов RIGOL DK-DS6000 Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |

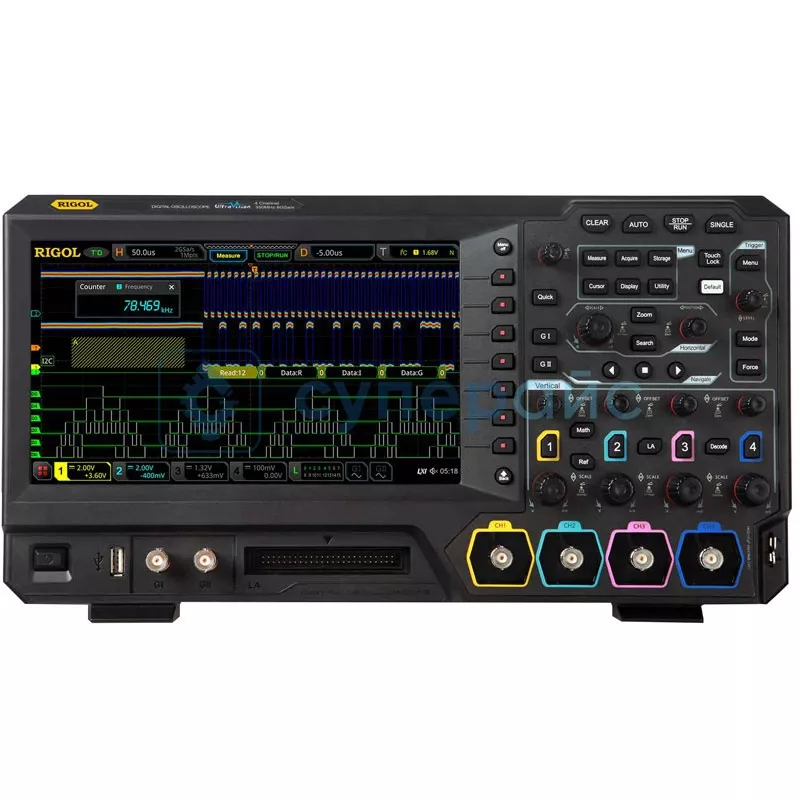

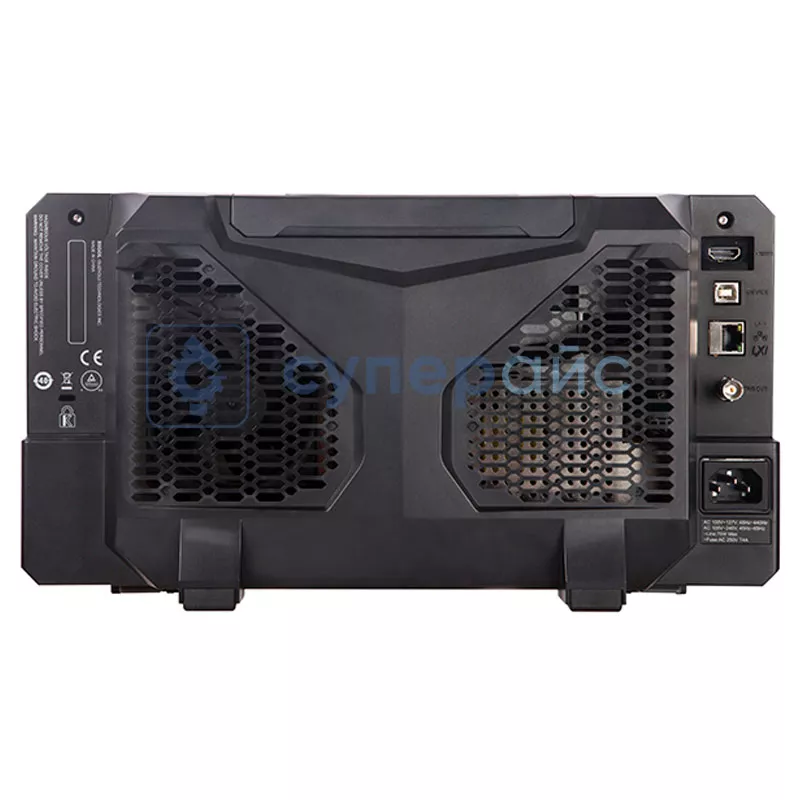

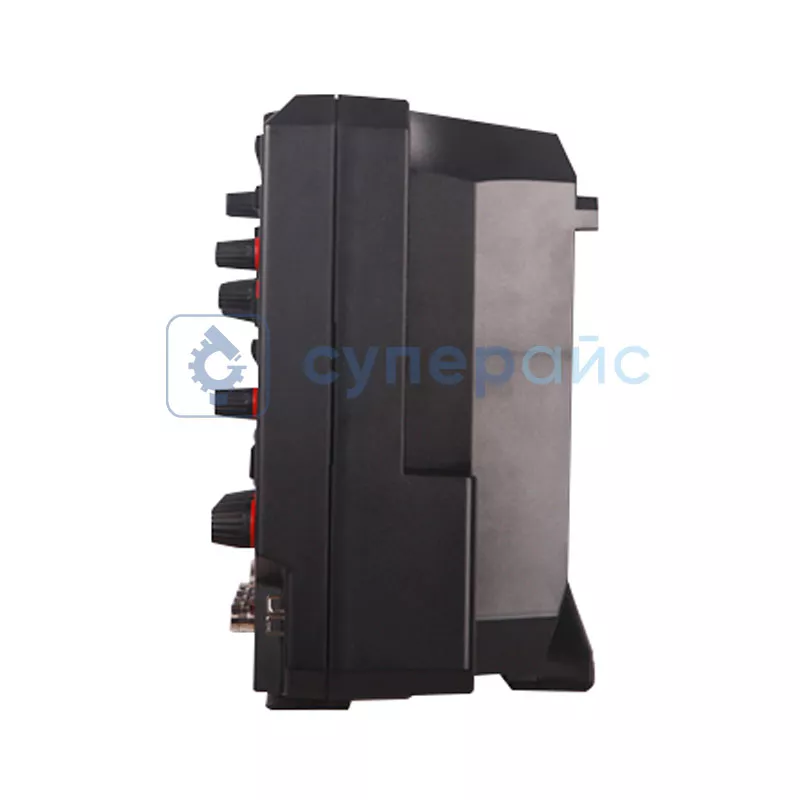

Обратите внимание. На фотографиях изображена 4-х канальная модель, данная модель 2-ух канальная. Визуально различается только количеством входов и расположением кнопок.
Настольный цифровой осциллограф RIGOL MSO5102
Многоканальный настольный профессиональный осциллограф RIGOL MSO5102 — это цифровой инструмент, функционал которого помогает решать любые задачи в области измерения сигнала. Он разработан для инженеров или техников, занятых в сферах электроники, телекоммуникаций или электричества.
Инструмент профессионального уровня
Это надёжный инструмент, который поможет в выполнении профессиональных измерений и анализа. Набор функций и высокая точность делают его выбором для инженеров и специалистов в области электроники:
- С двумя каналами он позволяет анализировать два сигнала одновременно, что упрощает работу при отладке и анализе схем.
- Благодаря коэффициенту развёртки аналоговых каналов 5 нс/дел – 1 кс/дел, прибор с лёгкостью захватывает и анализирует сигналы с высокой точностью.
- Оборудован множеством функций, таких как автоматическое измерение параметров сигнала, математические операции над волнами, а также анализ спектра.
- Удобный интерфейс и лёгкая навигация с выбором режимов: ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения, делают его эксплуатацию простой даже для начинающих пользователей.
Цифровой двухканальный осциллограф RIGOL MSO5102 — выбор для профессионалов, которые ценят точность, надёжность и функциональность оборудования. Благодаря своим продвинутым возможностям и простоте эксплуатации, он станет незаменимым инструментом в вашей лаборатории или рабочем пространстве.
Обзорная таблица осциллографов Rigol серии MSO5000
| Характеристики | MSO5074 | MSO5104 | MSO5204 | MSO5354 | MSO5102 | MSO5072 |
| Полоса пропускания, МГц | 70 | 100 | 200 | 350 | 100 | 70 |
| Количество аналоговых каналов | 4 | 4 | 4 | 4 | 2 | 2 |
| Частота дискретизации на канал, МВыб/с | 8000 | |||||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ≤ 1,75 | ≤ 1 | ≤ 3,5 | ≤ 5 |
| Скорость захвата осциллограмм | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≥ 500000 осц./сек |
| Глубина памяти на канал | 100 Мб | |||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||||
| Генератор сигналов | нет | да | нет | да | нет | нет |
| Логический анализатор | да | нет | да | нет | да | да |
| Мультиметр | да | нет | нет | нет | нет | да |
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | нет | да | нет | да | да |
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 1024x600 | |||||
| Интерфейс передачи данных | USB/ LAN/ HDMI/ AUX (TrigOut/PassFail) | |||||
