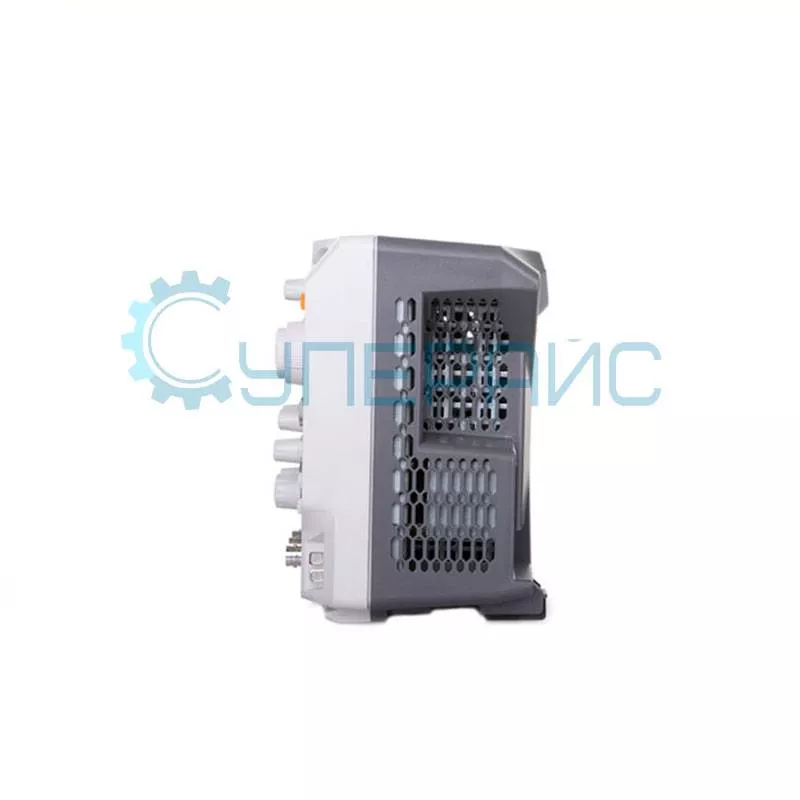

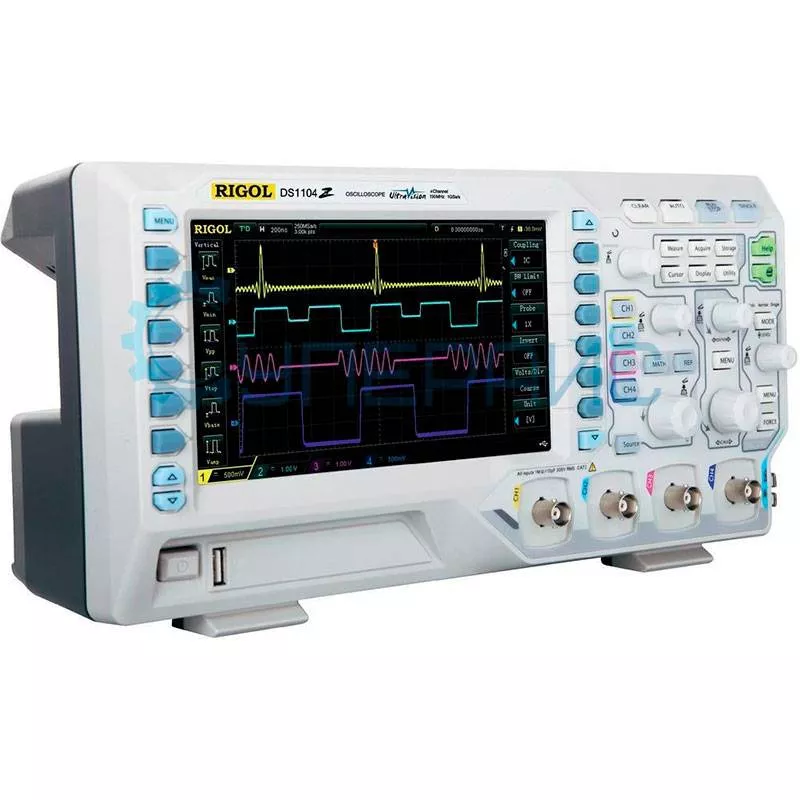

Цифровой настольный осциллограф RIGOL DS1104Z-S
0
138 698 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ВНИМАНИЕ! Производство цифрового настольного осциллографа RIGOL DS1104Z-S ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Четырехканальный осциллограф OWON XDS3204E (4 канала, 200 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS1104Z-S
| Характеристики настольного осциллографа | |
| Серия | DS1000Z |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 15 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.01 X - 1000 Х с шагом 1-2-5 |
| Максимальное входное напряжение | 300 Vrms Переходное напряжение: 1000 В |
| Горизонтальная система | |
| Погрешность временной базы | ± 25 ppm |
| Интерполяция формы волны | sin (х) / х |
| Скорость захвата осциллограмм | 30000 сиг/с |
| Размер памяти | авто, 12 Кб, 120 Кб, 1.2 Мб, 12 Мб, 24 Мб в одноканальном режиме авто, 6 Кб, 60 Кб, 600 Кб, 6 Мб, 12 Мб в двухканальном режиме авто, 3 Кб, 30 Кб, 300 Кб, 3 Мб, 6 Мб в трехканальном и четырехканальном режиме |
| Коэффициент развёртки | 5 нс / дел - 50 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 мВ / дел - 10 В / дел на входе BNC |
| Время нарастания | <3.5 нс |
| Диапазон вертикального смещения | 1 мВ / дел - 499 мВ / дел ± 2 В 500 мВ / дел - 10 В / дел, ± 100 В |
| Ограниченная полоса пропускания | 20 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Погрешность коэффициента усиления | < 10 мВ ± 4% от полной шкалы > 10 мВ ± 3% от полной шкалы |
| Изоляция между каналами | > 40 дБ |
| Система синхронизации | |

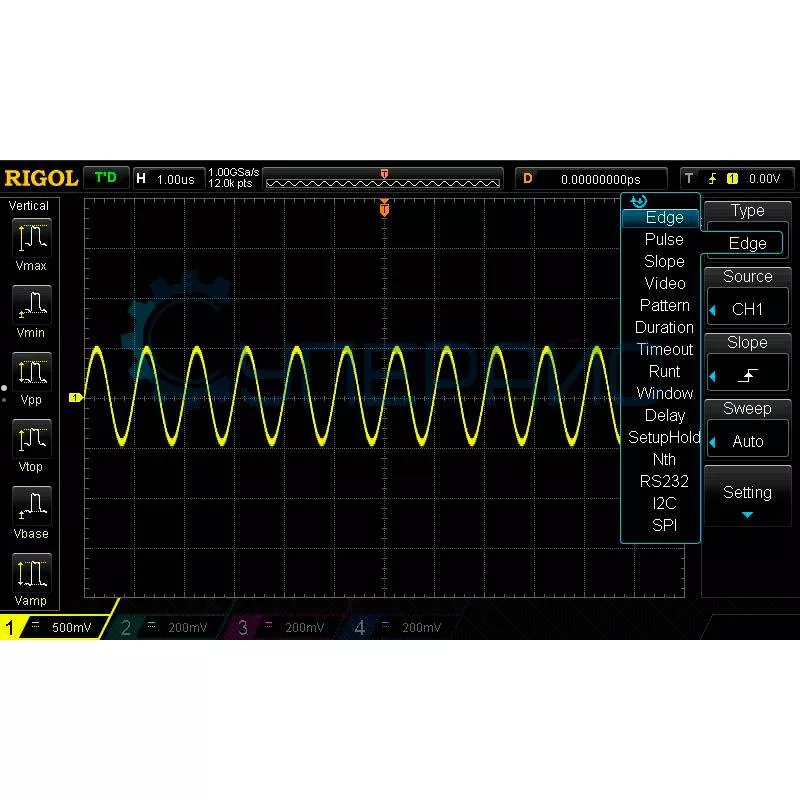

| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), Slope, рант, окно, шаблон, N фронт, истечение времени, длительность события, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки | 16 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 1 дел (< 5 мВ), 0.3 дел (> 5 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 ~ CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 ~ CH4 |
| Стандарт | 480P, 576P HDTV |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 4 с |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 ~ CH4 |
| Диапазон удержания триггера | 16 нс ~ 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 ~ CH4 |
| Диапазон удержания триггера | 16 нс ~ 10 с |
| Номер фронта | 1-65535 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 4 с |
| Запуск по скорости нарастания (Slope) | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<> |
| Источник | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 10 с |
| Запуск по установке/удержанию | |
| Установка | H, L |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 ~ CH4 |
| Диапазон удержания триггера | 8 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | |
| Полярность | положительная, инвентированная |
| Источник запуска | CH1 ~ CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |

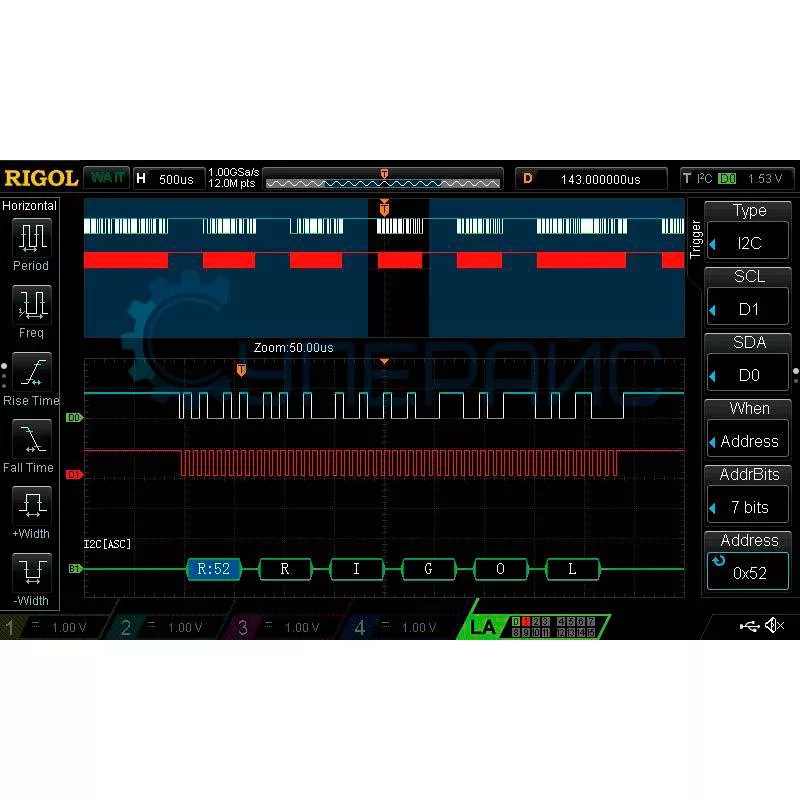

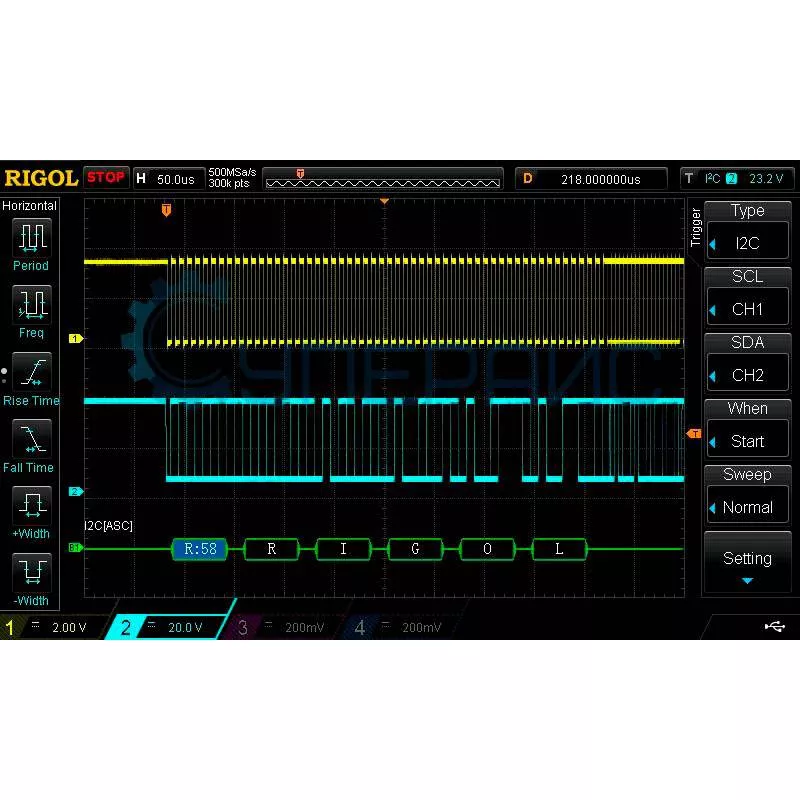

| I2C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 ~ CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Диапазон | от 0x0 до 0x7F, от 0x0 до 0xFF, от 0x0 до 0x3FF |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Источник запуска | CH1 ~ CH4 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 16 нс ~ 10 нс |
| Установка | H, L, X |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs |
| Генератор сигналов | |
| Количество каналов | 2 |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигналов | синус, импульс, треугольник, шумовой, произвольный |
| Синус | |
| Диапазон частот | 0,1 Гц - 25 МГц |
| Нелинейность АЧХ | 0,5 дБ (относительно 1 кГц) |
| Общие гармонические искажения | 1% |
| Отношение сигнал/шум | 40 дБ |
| Импульс | |
| Диапазон частот | 0,1 Гц - 15 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 10% ~90% |
| Треугольный | |
| Диапазон частот | 0,1 Гц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0% ~100% |
| Шумовой | |
| Полоса | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 0,1 Гц - 10 МГц |
| Глубина записи | 2 - 16 К точек |
| Общие характеристики | |
| Тип дисплея | 7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 100-240 В, 45-440 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Тип отображения | векторный, точками |
| Интерфейс передачи данных | USB Host, USB Device, LAN, AUX |
| Габариты | 313 мм х 161 мм х 123 мм |
| Вес нетто | 3,2 кг |

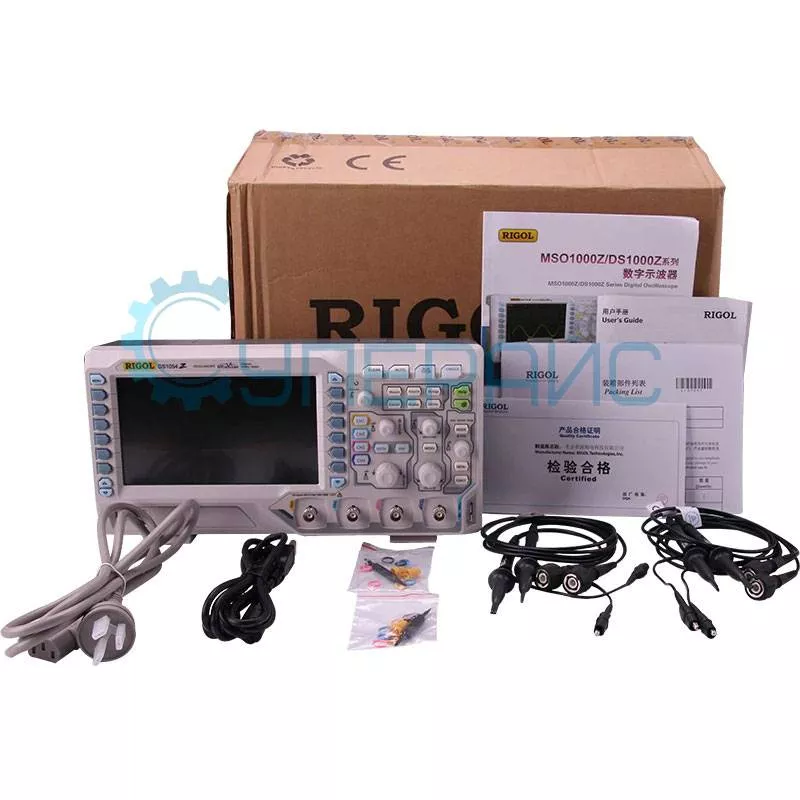

| Комплектация | цифровой осциллограф RIGOL DS1104Z-S - 1 шт |
| | щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
