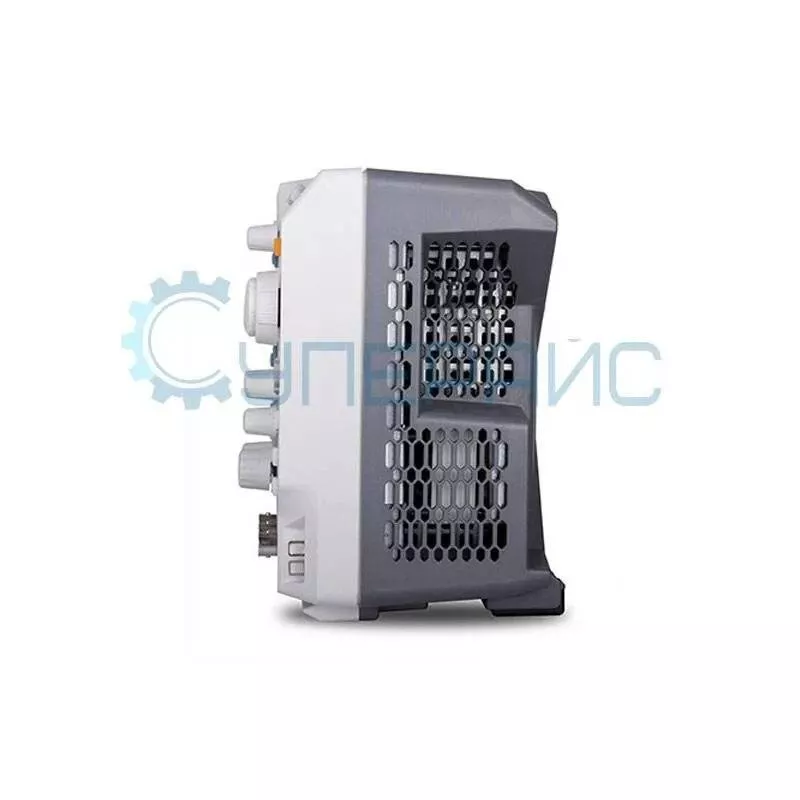

Цифровой осциллограф Rigol DS2102A с опцией расширения полосы пропускания до 300 МГц
0
119 066 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
07.05.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ RIGOL DS2102A С ОПЦИЕЙ РАСШИРЕНИЯ
| Характеристики осциллографа | |
| Полоса пропускания | 300 МГц |
| Количество каналов | 2 + внешний запуск |
| Максимальная частота дискретизации | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек |
| Режим регистрации | обычный пиковый детектор (500 пс - один канал, 1 нс - два канала) усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
| Вход | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MОм ±2% || 16 пФ ±3 пФ или 50 Ом±1,5% |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 |
| Макс. входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II |
| Ограничение полосы пропускания | 20 МГц, полный диапазон |
| Горизонтальная система | |
| Скорость захвата осциллограмм | 50000 осц./с |
| Интерполяция | (sin x)/x |
| Глубина записи | 14 Мб (выбор 1,4 Мб; 140 Кб; 14 Кб) на канал, опция - 56 Мб 7 Мб (выбор 0,7 Мб; 70 Кб; 7 Кб) два канала, опция - 28 Мб |
| Коэффициент развертки | 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 |
| Погрешность временной базы | ± 25 ppm |
| Максимальная задержка | пред-запуск: ≥ 1 ширины экрана пост-запуск: 1 с....100000 с |
| Режимы | Y-T, X-Y, самописец, задержка |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) |
| Диапазон смещения | ±2 В (500 мкВ ~ 50 мВ) ±10 В (51 мВ ~ 200 мВ) ±50 В (205 мВ ~ 2 В) ±100 В (2,05 В ~ 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 100 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≤ 5 Гц ( на входе BNC) |
| Время нарастания | ≤ 3,5 нс (типичное) |
| Погрешность коэф. усиления | ± 2% |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ±1% смещения |
| Изоляция между каналами | ≥ 40 дБ |
| Система измерения | |
| Курсорные измерения | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические измерения | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓ |
| Отображение | 5 измерений одновременно |
| Статистика | среднее, максимальное, минимальное, девиация, количество измерений |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming |
| Логические операции | AND, OR, NOT, XOR |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent |
| Декодирование | Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция) |
| Система синхронизации | |
| Диапазон уровня запуска | внутренний ±5 делений от центра экрана, EXT ±4 В |
| Режим запуска | авто, нормальный, одиночный |
| Фильтрация | срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Блокировка уровня запуска | 100 нс ~ 10 с |
| Чувствительность триггера | 1 дел (< 10 мВ); 0,3 дел (>10 мВ) |
| Запуск по фронту | нарастающий, спадающий, нарастающий & спадающий |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Диапазон установок | 2 нс ~ 4 с |
| Запуск по ранту | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 2 нс ~ 4 с |
| Запуск по окну (опция AT-DS2000A) | |
| Фронт | нарастающий, спадающий, нарастающий & спадающий |
| Позиция запуска | вход, выход, время |
| Ширина окна (время) | 16 нс ~ 4 с |
| Запуск по N фронту (опция AT-DS2000A) | |
| Фронт | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Номер фронта | 1 ~ 65535 |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P, 720P, 1080P; 1080i HDTV (опция AT-DS2000A) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Запуск по задержке (опция AT-DS2000A) | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Длительность задержки | 2 нс ~ 10 с |
| Запуск по истечении времени (TimeOut) (опция AT-DS2000A) | |
| Фронт | нарастающий, спадающий, нарастающий & спадающий |
| Установка времени | 16 нс ~ 4 с |
| Запуск по длительности события (опция AT-DS2000A) | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<> |
| Длительность | 2 нс ~ 10 с |
| Запуск Установка / Удержание (Setup / Hold) | |
| Фронт | нарастающий, спадающий |
| Установка | H, L |
| Время установки | 2 нс ~ 1 с |
| Время удержания | 2 нс ~ 1 с |
| RS-232 / UART запуск | |
| Полярность | положительная, отрицательная |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User |
| Разрядность | 5 bit, 6 bit, 7 bit, 8 bit |
| I²C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность адреса | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Условие | TimeOut |
| Значение удержания | 100 нс ~ 1 нс |
| Разрядность | 4 бит ~ 32 бит |
| Установка | H, L, X |
| USB запуск (опция AT-DS2000A) | |
| Скорость сигнала | низкая, полная |
| Условие запуска | SOP, EOP, RC, Suspend, ExitSuspend |
| CAN запуск (опция CAN-DS2000A) | |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User |
| Точки сэмплирования | 5% ~ 95% |
| Тип фрейма | Data, Remote, Error, OverLoad |
| Тип ошибки | Bit Fill, Answer Error, Check Error, Format Error, Random Error |
| LIN запуск (опция CAN-DS2000A) | |
| Тип сигнала | Rx, Tx, CAN_H, CAN_L, Differential |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Скорость | 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps, 100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User |
| Точки сэмплирования | 5% ~ 95% |
| Тип фрейма | Data, Remote, Error, OverLoad |
| Тип ошибки | Bit Fill, Answer Error, Check Error, Format Error, Random Error |
| Общие характеристики | |
| Дисплей | диагональ 8" (203 мм) , ЖК, TFT матрица, 800 (по горизонтали) × 480 (по вертикали) точек, 160000 цветов |
| Выход компенсации пробника | амплитуда 3 Вп-п меандр 1 кГц |
| Интерфейсы | USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail), PictBridge |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | < 50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Габариты | 361,6 мм × 179,6 мм × 130,8 мм |
| Вес | 4000 г без упаковки |
| Комплектация | цифровой осциллограф Rigol DS2102A – 1 шт |
| сетевой шнур питания – 1 шт кабель USB – 1 шт осциллографические щупы – 1 комплект руководство по эксплуатации – 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
