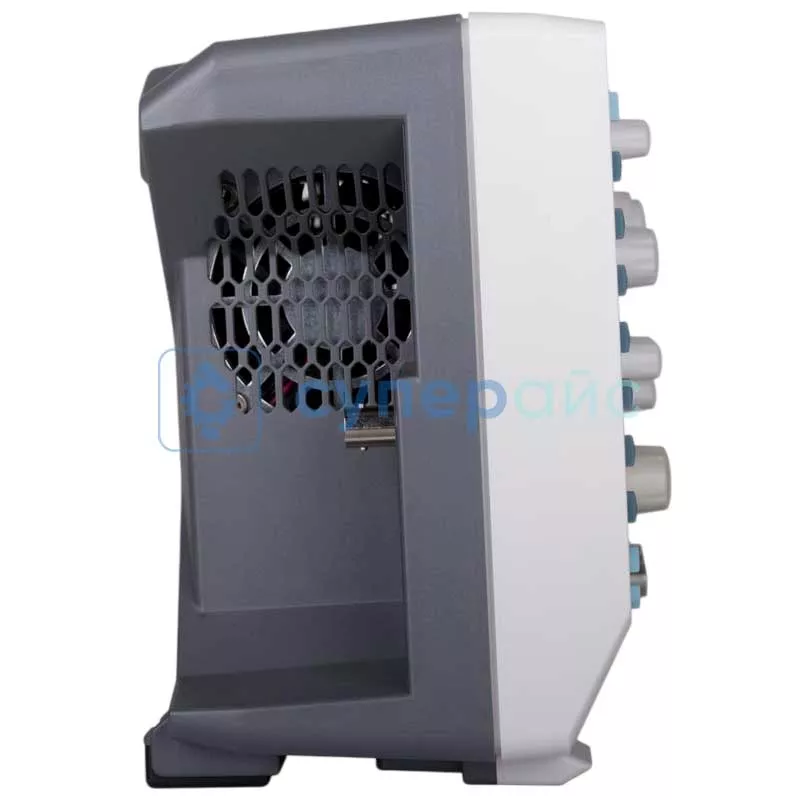

Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц)
Технические характеристики Rigol DS2302A
| Полоса пропускания | 300 MГц |
| Количество каналов | 2 |
| Регистрация | |
| Режим | обычный пиковый детектор (500 пс - один канал, 1 нс - два канала) усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) |
| Макс. дискретизация (реальное время) | 2 Гвыб/сек (1 Гвыб/сек - 2 канала) |
| Режим высокого разрешения | 12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек |
| Вход | |
| Входной импеданс | 1 MΩ±2% || 16 пФ ±3 пФ или 50 Ω±1,5% |
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 |
| Максимальное входное напряжение | 300 Вскз CAT I, 100 Вскз CAT II |
| Ограничение полосы пропускания | 20 МГц/100 МГц, полный диапазон |
| Параметры горизонтальной системы | |
| Скорость захвата осциллограмм | 50000 осц./сек |
| Интерполяция | (sin x)/x |
| Глубина записи | 14 Мб (выбор 1,4 Мб; 140 Кб; 14 Кб) на канал 7 Мб (выбор 0,7 Мб; 70 Кб; 7 Кб) два канала |
| Коэффициент развертки | 1 нс/дел ~ 1000 с/дел |
| Погрешность временной базы | ±25 ppm |
| Максимальная задержка | пред-запуск: ≥ 1 ширины экрана пост-запуск: 1 с....100000 с |
| Режимы | Y-T, X-Y, самописец, задержка |
| Параметры вертикальной системы | |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω) |
| Диапазон смещения | ±2 В (500 мкВ ~ 50 мВ) ±10 В (51 мВ ~ 200 мВ) ±50 В (205 мВ ~ 2 В) ±100 В (2,05 В ~ 10 В) |
| Полоса пропускания для аналогового периодического сигнала | 300 МГц |
| Полоса пропускания для однократного сигнала | полный диапазон |
| Низкочастотный предел | ≤5 Гц ( на входе BNC) |
| Время нарастания | ≤1,2 нс (типичное) |
| Погрешность коэф.усиления | ± 2% |
| Погрешность смещения | ± 0,1 дел ± 2 мВ ± 1% смещения |
| Изоляция между каналами | > 40 дБ |
| Измерения | |
| Курсорные | ручные (ΔV, ΔT, 1/ΔT), слежение, авто |
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓ |
| Отображение | 5 измерений одновременно |
| Статистика | среднее, максимальное, минимальное, девиация, количество измерений |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции |
| FFT окна | прямоугольник, Hanning, Blackman, Hamming |
| Логические операции | AND, OR, NOT, XOR |
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent |
| Декодирование | Parallel |
| Система запуска | |
| Диапазон уровня запуска | внутренний ±5 делений от центра экрана EXT ±4 В |
| Режим запуска | авто, обычный, одиночный |
| Фильтрация | срез ФВЧ (75 кГц), ФНЧ (75 кГц) |
| Блокировка уровня запуска | 100 нс ~ 10 с |
| Чувствительность триггера | 1 дел (< 10 мВ); 0,3 дел (>10 мВ) |
| Запуск по фронту | нарастающий, спадающий, нарастающий&спадающий |
| Запуск по длительности импульса | условие запуска: положительная или отрицательная полярность: >, <, внутри диапазона <> диапазон установок: 2 нс ~ 4 с |
| Запуск по ранту | условие запуска: положительная или отрицательная полярность: >, <, внутри диапазона <> диапазон установок: 2 нс ~ 4 с |
| Запуск по видеосигналу | система: NTSC, PAL и SECAM стандарт 480P, 576P, 720P, 1080P |
| Запуск по шаблону | установка шаблона : H, L, X, нарастающий фронт, спадающий фронт |
| Запуск Установка/Удержание (Setup/Hold) | фронт: нарастающий, спадающий |
| RS232/UART запуск | полярность: положительная, отрицательная условие запуска: Start, Error, Check Error, Data скорость: 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, User разрядность: 5 bit, 6 bit, 7 bit, 8 bit |
| I2C запуск | условие запуска: Start, Restart, Stop, Missing Ack, Address, Data, A&D разрядность адреса: 7 бит, 10 бит диапазон: 0 ~ 127, 0 ~ 255, 0 ~ 1023 длина: 1 ~ 5 байт |
| SPI запуск | условие: TimeOut значение удержания: 100 нс ~ 1 с разрядность: 4 бит ~ 32 бит установка: H, L, X |
| Общие характеристики | |
| Дисплей | диагональ 8” (203 мм) , ЖК, TFT матрица, 800× 480, 160 000 цветов |
| Выход для компенсации пробника | выходное напряжение (типичное): амплитуда 3 Вп-п частота (типичное): меандр 1 кГц |
| Интерфейс | USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) принтер: PictBridge |
| Питание | 100 ~ 240 В, 45 - 440 Гц мощность <50 Вт предохранитель: 2 A, T тип, 250 В |
| Размер | 361,6 × 179,6 × 130,8 мм |
| Вес нетто | 4 кг |
| Вес брутто | 4,95 кг |
| Комплектация | цифровой осциллограф RIGOL DS2302A – 1 шт пассивный пробник (350 МГц) - 2 шт кабель USB – 1 шт кабель питания – 1 шт CD диск – 1 шт руководство по эксплуатации – 1 шт |
| Совместимость | Плата для осциллографов RIGOL DK-DS6000 Пробник пассивный RIGOL PVP2350 Пробник токовый RIGOL RP1002C Пассивный пробник RIGOL PVP3150 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1003C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Цифровой осциллограф RIGOL DS2302A: инновации и универсальность для профессионалов
Цифровой осциллограф RIGOL DS2302A — это прибор, предназначенный для точного анализа электронных сигналов в сложных инженерных системах. Он разработан для специалистов, которым необходим быстрый и надежный инструмент для измерения динамических параметров. Прибор предлагает производительность, стабильность работы и расширяемые функциональные возможности, что позволяет использовать его в различных областях техники без излишних сложностей.
Технические возможности
Осциллограф DS2302A выделяется своими передовыми характеристиками, которые позволяют регистрировать сигналы даже при экстремальных условиях измерения. Параметры прибора включают:
- Ширина полосы пропускания: 300 мгц - Скорость дискретизации: до 2 Гвыб/сек в режиме одного канала; при работе с двумя каналами достигается 1 Гвыб/сек
- Количество каналов: 2 с возможностью внешнего запуска
- Объем памяти: 14 Мб, с опцией расширения до 56 Мб для сохранения больших объемов данных
- Пиковый детектор: обеспечивает временное разрешение до 500 пс для одного канала и 1 нс при использовании двух каналов
Особенностью прибора является способность работать в различных режимах захвата и обработки сигналов, что позволяет добиться высокой точности измерений даже при быстрых изменениях параметров. Использование современного цифрового ядра гарантирует стабильность работы и минимальный уровень шума, а продуманный интерфейс упрощает управление устройством. Прибор поддерживает множество режимов, включая автоматический и ручной запуск, что дает возможность адаптировать его под требования каждой задачи.
Совместимость с профессиональным оборудованием
Прибор разработан с учетом интеграции в существующие системы измерений и анализа. Он легко совместим с широким спектром дополнительных устройств и аксессуаров, что позволяет расширять его функциональность:
- Интерфейсы: Поддержка USB Host, USB Device и LAN для подключения к внешним системам управления.
- Пробники: Совместимость с оригинальными пробниками Rigol, такими как пассивный, токовый, дифференциальный и высоковольтный.
- Модули расширения: Подключение к платам DK-DS6000 для расширения возможностей декодирования и обработки сигналов.
- Опции запуска: Поддержка внешнего и автоматического запуска обеспечивает синхронизацию с другими измерительными приборами.
Почему выбирают DS2302A?
Технические возможности DS2302A, включая высокую полосу пропускания и частоту дискретизации, а также широкая совместимость с дополнительными устройствами, делают его незаменимым инструментом для профессионалов. Благодаря встроенной системе усреднения и возможности математической обработки сигналов, пользователь получает объективные и точные показатели для анализа. Это делает RIGOL DS2302A надежным помощником в проведении исследований и тестировании сложных электронных схем.
Обзорная таблица осциллографов Rigol серии 2000
| Характеристики | MSO2302A | DS2302A | MSO2102A | DS2102A | DS2202A | MSO2202A |
| Тип | смешанных сигналов (MSO) | цифровой запоминающий (DSO) | смешанных сигналов (MSO) | цифровой запоминающий (DSO) | цифровой запоминающий (DSO) | смешанных сигналов (MSO) |
| Полоса пропускания, МГц | 300 | 300 | 100 | 100 | 200 | 200 |
| Количество аналоговых каналов | 2 | |||||
| Количество цифровых каналов | 16 | нет | 16 | нет | нет | 16 |
| Частота дискретизации на канал, МВыб/с | 2000 | |||||
| Время нарастания, нс | ≤1,2 | ≤1,2 | ≤ 3,5 | ≤ 3,5 | ≤1,8 | ≤1,8 |
| Глубина памяти на канал, Мб | 14 | |||||
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||||
| Генератор сигналов | да | нет | нет | нет | нет | нет |
| Логический анализатор | да | нет | да | нет | нет | да |
| Мультиметр | нет | |||||
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | |||||
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 800 x 480 | |||||
| Интерфейс передачи данных | USB/ LAN/ AUX (TrigOut/PassFail) | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
