Двухканальный осциллограф OWON XDS4502 (2 канала, 500 МГц)
0
261 614 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.03.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики OWON XDS4502
| Серия | XDS4000 |
| Полоса пропускания | 500 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации | 5 ГВыб/с |
| Глубина памяти | 400 Мб |
| Декодирование сигналов | UART/RS232, I2C, SPI, CAN |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Скорость захвата | 600 000 осц./с |
| Коэффициент развёртки | 500 нс/дел - 1000 с/дел, 1, 2, 5 шаг |
| Точность | ± 2,5 ppm |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Чувствительность | 1 МОм: 1 мВ/дел - 10 В/дел 50 Ом: 1 мВ/дел - 1 В/дел |
| Время нарастания | ≤ 0,7 нс |
| Система синхронизации | |
| Режимы триггера | граница, видео, импульс, наклон, запуск, окно, тайм-аут, N-й край, логика, I2C, SPI, UART/RS232, CAN |
| Система измерения | |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла |
| Математические функции | ＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания) |
| Хранение сигналов | 100 сигналов |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Формы сигналов | синусоидальные, квадратичные, пилообразные и импульсные |
| Диапазон амплитуд | 2 мВ – 5 В (≤ 50 МГц) 2 мВ – 20 В (≤ 25 МГц) |
| Вертикальное разрешение | 14 бит |
| Длина сигнала | 16К |
| Общие характеристики | |
| Тип дисплея | 10,4 - дюймовый сенсорный ЖК-экран, 800 x 600 точек |
| Предохранитель | Т, 2 А, 250 В |

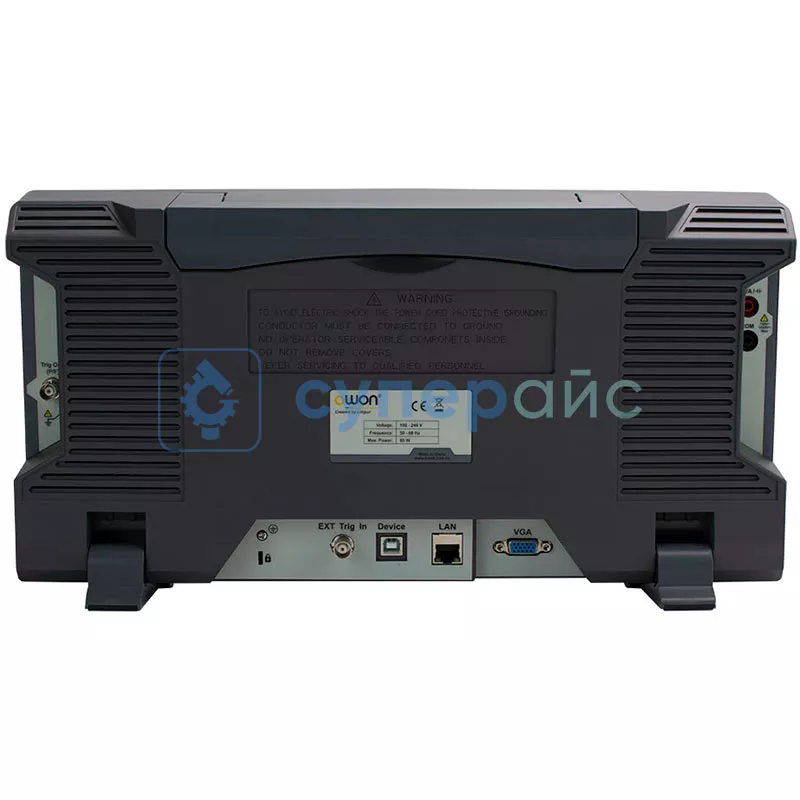

| Интерфейс | USB-host, USB-device, Trig Out (Pass/Fail), LAN, VGA, PictBridge |
| Габариты | 555 х 257 х 377 мм |
| Вес нетто | 5 кг |
| Вес брутто | 7,65 кг |
| Комплектация | цифровой осциллограф OWON XDS4502 - 1 шт кабель питания - 1 шт датчик регулировки – 1 шт коаксиальный кабель – 1 шт модуль расширения – 1 шт зонд – 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость | Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) |

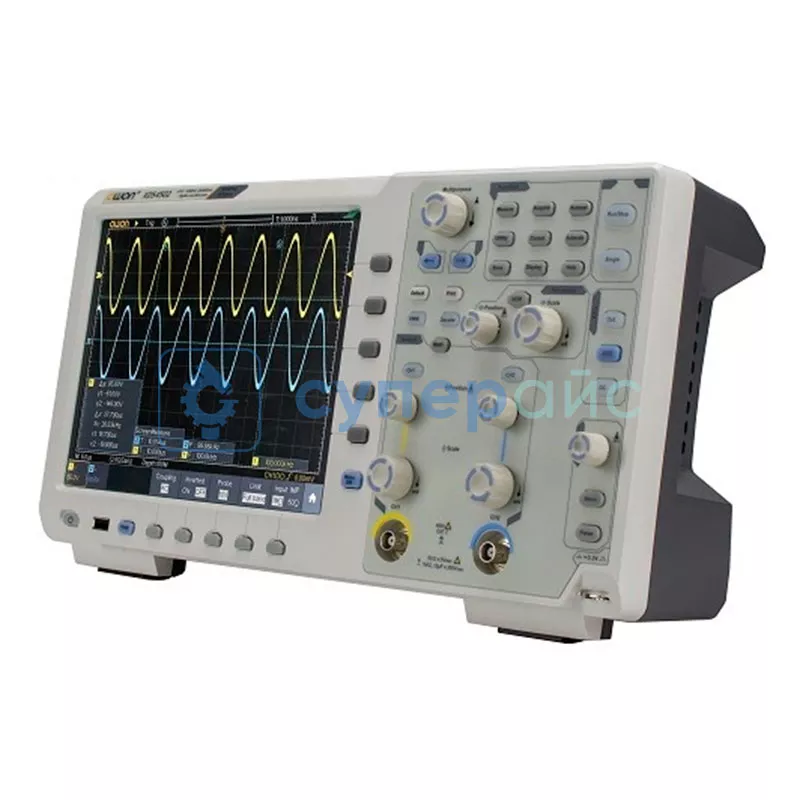

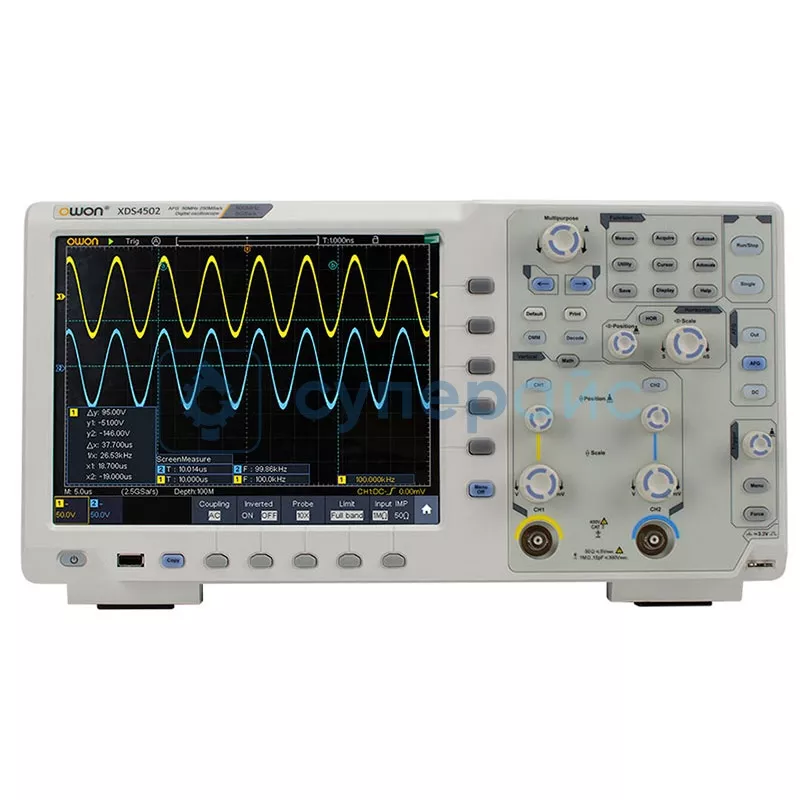

Сенсорный осциллограф OWON XDS4502
Точный анализ сигналов никогда не был таким простым, как с двухканальным осциллографом на 500 МГц OWON XDS4502. Этот настольный цифровой осциллограф предоставляет производительность и функциональность для вашей лаборатории или рабочего места.
Устройство для анализа разных типов сигналов
Этот высокоточный прибор станет вашим помощником в измерении и анализе электрических сигналов на разных уровнях сложности. XDS4502 оборудован двумя каналами, что делает его популярным выбором для сложных измерений. Это далеко не все преимущества модели:
- Предоставляет разнообразие функций, которые упрощают анализ сигналов, включая автоматическое измерение параметров и функции математических операций для обработки данных.
- Частота дискретизации 5 ГВыб/с позволяет регистрировать мгновенные изменения сигнала и точнее определять его параметры. Это крайне полезно при анализе сложных и быстроменяющихся сигналов, где важно улавливать даже кратковременные события.
- Продуманный дизайн и удобное управление графическими элементами через 10,4-дюймовый сенсорный экран делают этот прибор дружелюбным для пользователя. Вы сможете быстро приступить к работе, даже если новичок в области осциллографии.
- С полосой пропускания 500 МГц он позволяет измерять сигналы различных частот, включая высокочастотные, сохраняя при этом высокую точность.
OWON XDS4502 — выбор для профессиональных задач и требовательных пользователей, готовых качественно анализировать сигналы любой сложности. С его помощью легко будете проводить детальные исследования, получая точность и надёжность в каждом измерении.
Обзорная таблица осциллографов OWON серии XDS4000
| Характеристики | XDS4352 | XDS4354 | XDS4502 | XDS4504 |
| Полоса пропускания, МГц | 350 | 500 | ||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал | 5 ГВыб/с | |||
| Время нарастания, нс | ≤ 1 нс | ≤ 0,7 нс | ||
| Глубина памяти на канал | 400 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Разрешение дисплея, пиксель | 800 x 600 | |||
| Интерфейс передачи данных | USB/ LAN/ VGA/ AUX (TrigOut/PassFail)/ PictBridge | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
