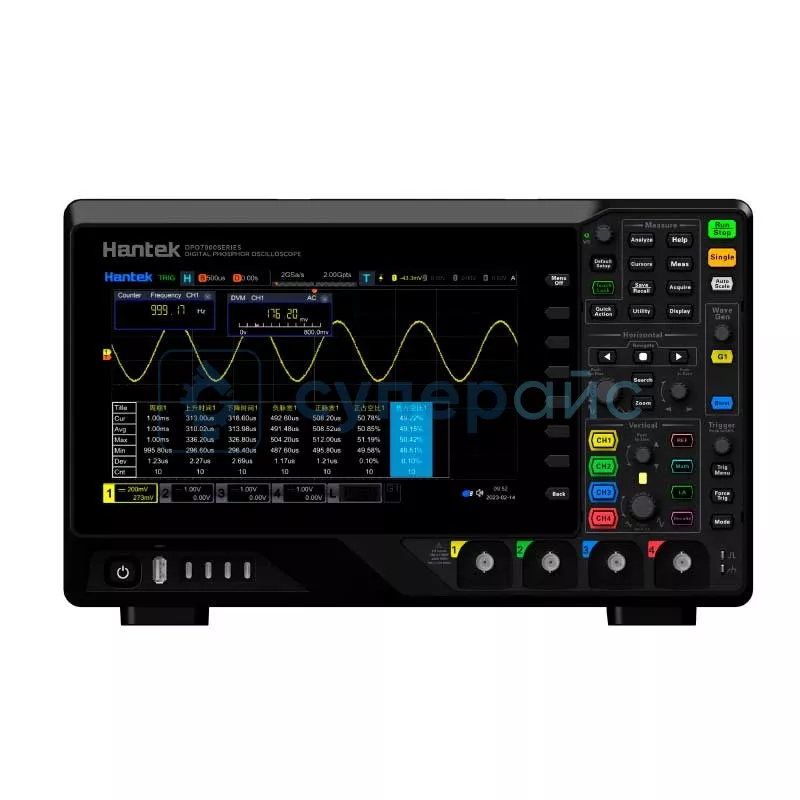

Настольный осциллограф Hantek DPO7204C (4 канала, 200 МГц)
Технические характеристики Hantek DPO7204C
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 аналоговых 16 цифровых 1 внешний вход |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость | 1 МОм ± 1 % 50 Ом ± 1 % 19 пФ ± 3 пФ |
| Время нарастания | ≤ 1,4 нс |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс / дел - 1 кс / дел |
| Точность временной базы | ± 1 ppm + 1ppm / длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, импульс, видео, наклон, превышение времени, окно, короткий импульс, амплитуда, шаблон, задержка, установка и удержание |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, быстрое преобразование Фурье, логическое И, логическое ИЛИ, логическое исключающее ИЛИ, логическое НЕ, интегрирование, дифференцирование, квадратный корень, десятичный логарифм, натуральный логарифм, экспоненциальная функция, модуль, низкочастотный фильтр, высокочастотный фильтр, полосовой фильтр, режекторный фильтр, линейное преобразование, выражение |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |
| Интерфейс | USB Host, USB Device, LAN |
| Габариты | 372 x 138 x 231,5 мм |
| Вес | 4,05 кг |
| Комплектация | осциллограф Hantek DPO7204C – 1 шт пробник – 4 шт USB-кабель - 1 шт сетевой кабель - 1 шт |
| Совместимость | Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Зонд для осциллографа Hantek PP-150 Зонд для осциллографа Hantek PP-80 Высоковольтный дифференциальный пробник Hantek HT8050 Дифференциальный пробник с гальванической развязкой Hantek HT8100 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 |
Универсальный осциллограф Hantek DPO7204C
Осциллограф настольный Hantek DPO7204C представляет собой цифровой измерительный прибор для анализа электрических сигналов. Модель обуславливает высокую точность при измерениях, а также детальность обработки информации.
Конструкция включает четыре канала для подключения. Полоса пропускания устройства составляет 200 МГц.
При реализованной частоте дискретизации 2 Гвыб/с обуславливается детальное отображение формы сигнала. Это помогает выявлять кратковременные аномалии и помехи в исследуемых цепях.
Дисплей с мультисенсорным экраном и 256-волновой шкалой в оттенках серого упрощает визуальный анализ сигналов. Функция послесвечения помогает отслеживать динамику изменения сигнала во времени.
Интерфейсы USB Host, USB Device, LAN увеличивают гибкость при подключении к тем или иным приборам на периферии. Это упрощает интеграцию осциллографа в измерительные комплексы и передачу результатов на компьютер.
Большая глубина памяти позволяет сохранять длительные записи сигнала с высокой частотой дискретизации. Такой осциллограф 200 мгц будет полезен в радиотехнике, телекоммуникациях других областях, где требуется анализ быстропротекающих процессов.
Используя DPO7204C, можно проводить, например:
- разработку электронных устройств;
- ремонт и диагностику оборудования;
- научные исследования;
- практические занятия в технических вузах.
Обзорная таблица осциллографов Hantek серии DPO7000
| Характеристики | DPO7102C | DPO7204C | DPO7352C | DPO7354C | DPO7504C | ||||||
| Полоса пропускания, МГц | 100 | 200 | 350 | 350 | 500 | ||||||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 4 | ||||||
| Частота дискретизации | 2 Гвыб/сек | Глубина памяти на канал | 2 Гб | ||||||||
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду | Разрешение по вертикали (разрядность АЦП) | 8 бит | ||||||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
