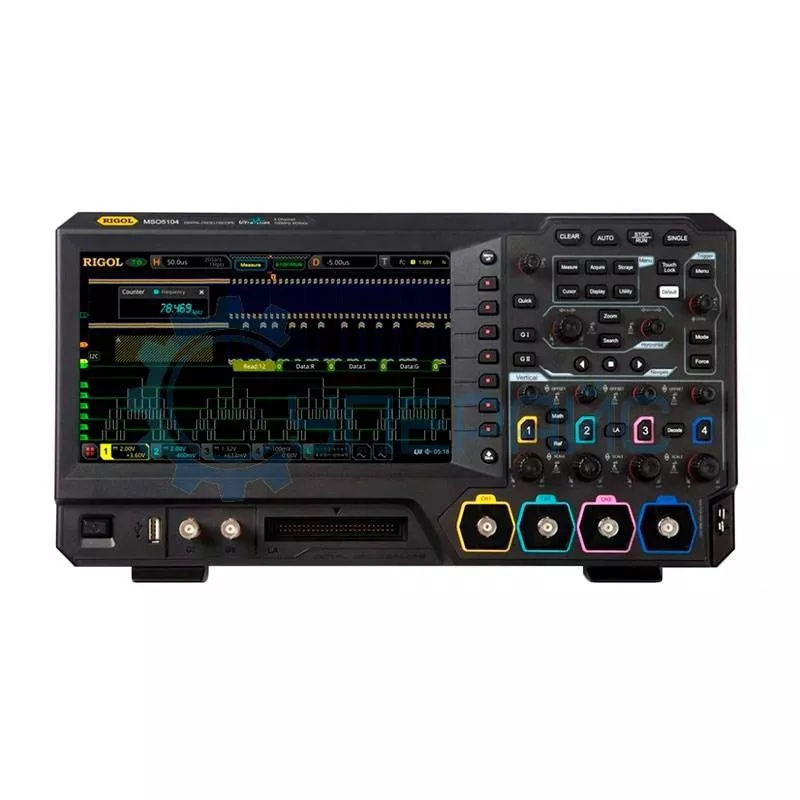

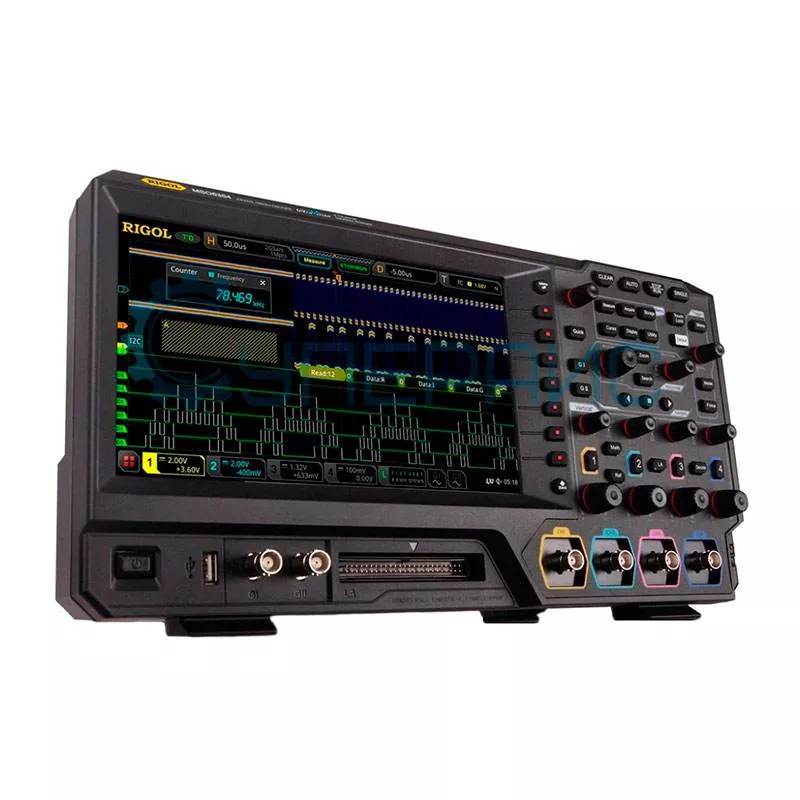

Настольный запоминающий осциллограф Rigol MSO5104
0
241 512 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.03.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики RIGOL MSO5104
| Серия | MSO5000 |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 + 16 цифровых |
| Частота дискретизации | 8 ГВыб / с в одноканальном режиме 2 ГВыб / с в двухканальном и трехканальном режиме 1 ГВыб / с в четырехканальном режиме |
| Глубина памяти | 100 Мб в одноканальном режиме 50 Мб в двухканальном и трехканальном режиме 25 Мб в четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 17 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Максимальное входное напряжени | 300 Vrms CAT I |
| Скорость захвата осциллограмм | ≤ 500000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 10 ppm |
| Коэффициент развёртки | 2 нс / дел - 1 кс / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Горизонтальная система цифровых каналов | |
| Минимальная ширина импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Межканальная задержка | 2 нс - 5 нс |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 500 мкВ / дел - 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Диапазон вертикального смещения | 500 мкВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В |
| Динамический диапазон | ± 5 дел |
| Точность усиления постоянного тока | ± 3% |
| Точность смещения постоянного тока | < 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение | 1 бит |
| Количество каналов | 16 (D0 - D15) |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Максимальное входное напряжение | ± 40 В CAT I |
| Входной импеданс | 1 кОм |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, установка/удержание, N фронт; (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553) |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
| Источник запуска | CH1 - CH4 |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Запуск по наклону | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM, 480P, 576P, 720P, 1080P, 1080i |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Запуск по установке/удержанию | |
| Режим запуска | нарастающий, спадающий |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Диапазон удержания триггера | 8 нс - 1 с |
| Опционально (уточняйте стоимость у менеджера) | |
| Запуск RS232/UART | |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мб/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Запуск CAN | |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Скорость | до 5 Мб/с |
| Запуск FlexRay | |
| Скорость | до 10 Мб/с |
| Запуск LIN | |
| Скорость | до 20 Мб/с |
| Запуск I2S | |
| Запуск MIL-STD-1553 | |
| Система измерения | |
| Курсорные измерения | ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, пер. VRMS, Overshoot, Preshoot, площадь, стандартное отклонение, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, счетчик положительных импульсов, счетчик отрицательных импульсов, счет возрастающего фронта, число падающих фронтов, Tvmax, Tvmin, положительная скорость нарастания, задержка (A ↑ -B ↑), задержка (A ↑ -B ↓), задержка (A ↓ -B ↑), задержка (A ↓ -B ↓ ), фаза (A ↑ -B ↑), фаза (A ↑ -B ↓), фаза (A ↓ -B ↑), фаза (A ↓ -B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, FFT |
| Генератор сигналов произвольной формы (опционально, уточняйте стоимость у менеджера) | |
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Формы сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, DC, шумовой, экпоненциальный (возрастание/убывание), Гаусса, Лоренца |
| Синус | |
| Диапазон частот | 100 мГц - 25 МГц |
| Гармонические искажения | 40 дБ |
| Прямоугольный/Импульсный | |
| Диапазон частот | 100 мГц - 15 МГц / 100 мГц - 1 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 50% / 10% - 90% |
| Пилообразный | |
| Диапазон частот | 100 мГц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0% ~100% |
| Произвольный | |
| Диапазон частот | 100 мГц - 10 МГц |
| Глубина записи | 2 - 16 Кб |
| Амплитудный диапазон | 20 мВ - 5 В 10 мВ - 2.5 В |
| Точность | ± 2% + 5 мВ |
| Смещение постоянного тока | ± 2.5 В, ± 1.25 В |
| Характеристики развертки | |
| Тип | линейный, логарифмический, шаговый |
| Время развертки | 1 мс - 500 с |
| Характеристики BURST | |
| Время цикла | 1 мкс - 500 с |
| Источник запуска | внутренний, ручной |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, FSK |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая |
| Глубина | 0 - 120% |
| Модулирующая частота | 1 Гц - 50 кГц |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Модулирующая частота | 1 Гц - 50 кГц |
| FSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% |
| Модулирующая частота | 1 Гц - 50 кГц |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 9 дюймов TFT LCD, 1024 х 600 |
| Питание | 100-240 В, 45-440 Гц, < 75 Вт |
| Предохранитель | 250 В, Т, 4 А |
| Декодирование сигналов шин | Parallel, (опционально: CAN, LIN, SPI, I²C, UART, FlexRay, I²S, MIL-STD-1553) |
| Интерфейс передачи данных | USB, LAN, GPIB, AUX (TrigOut/PassFail), HDMI |
| Габариты | 367 х 200 х 130 мм |
| Вес нетто | 3500 г |
| Комплектация | цифровой осциллограф RIGOL MSO5104 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость | Плата для осциллографов RIGOL DK-DS6000 Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
RIGOL MSO5104: универсальность для комплексного анализа сигналов
RIGOL MSO5104 — настольный осциллограф, разработанный для задач, требующих одновременного анализа аналоговых и цифровых данных. Прибор обладает полосой пропускания 100 МГц и частотой дискретизации до 8 Гвыб/с, что делает его идеальным для отладки сложных электронных систем, от микроконтроллеров до промышленных контроллеров.
Совместимое оборудование
- Пробники: дифференциальные (RP1050D), токовые (RP1001C), высоковольтные (RP1010H).
- Коаксиальные кабели: RG142PUR (до 3 м), RG58 (до 10 м).
- Платы расширения: DK-DS6000 для интеграции в автоматизированные тестовые стенды.
Осциллограф MSO5104 сочетает функции осциллографа, логического анализатора и вольтметра. Его 16 цифровых каналов позволяют декодировать протоколы (I²C, SPI, CAN, UART), а 4 аналоговых канала с глубиной памяти 100 Мб обеспечивают детальную запись сигналов. Это особенно полезно при диагностике устройств IoT, где требуется одновременный анализ аналоговых датчиков и цифровых шин связи.
Полоса пропускания 100 МГц и время нарастания 3,5 нс делают прибор подходящим для работы с импульсными источниками питания, аудиоаппаратурой и RFID-модулями. Функция FFT-анализа с окнами Хэмминга и Блэкмана помогает выявлять гармонические искажения, а режим маскирования (Pass/Fail) автоматически проверяет соответствие сигналов заданным параметрам.
Применение в промышленности и разработке
- Тестирование PLC-контроллеров: анализ цифровых сигналов управления и аналоговых обратных связей.
- Ремонт электроники: поиск сбоев в материнских платах, блоках питания, автомобильной электронике.
- Образовательные проекты: изучение основ цифровой и аналоговой схемотехники.
Цифровые каналы поддерживают логические уровни от 1,8 В до 5 В, что позволяет работать с микросхемами разных поколений. Встроенный частотомер и вольтметр упрощают базовые измерения, а программируемые триггеры (по фронту, длительности, протоколам) обеспечивают точный захват событий. Например, при отладке шины CAN можно настроить триггер на конкретный идентификатор сообщения.
RIGOL MSO5104 — это инструмент для тех, кому нужен баланс между многофункциональностью и простотой использования. Его архитектура серии MSO5000 гарантирует совместимость с будущими обновлениями, а модульная конструкция позволяет адаптировать прибор под конкретные задачи.
Обзорная таблица осциллографов Rigol серии MSO5000
| Характеристики | MSO5074 | MSO5104 | MSO5204 | MSO5354 | MSO5102 | MSO5072 |
| Полоса пропускания, МГц | 70 | 100 | 200 | 350 | 100 | 70 |
| Количество аналоговых каналов | 4 | 4 | 4 | 4 | 2 | 2 |
| Частота дискретизации на канал, МВыб/с | 8000 | |||||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ≤ 1,75 | ≤ 1 | ≤ 3,5 | ≤ 5 |
| Скорость захвата осциллограмм | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≥ 500000 осц./сек |
| Глубина памяти на канал | 100 Мб | |||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||||
| Генератор сигналов | нет | да | нет | да | нет | нет |
| Логический анализатор | да | нет | да | нет | да | да |
| Мультиметр | да | нет | нет | нет | нет | да |
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | нет | да | нет | да | да |
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 1024x600 | |||||
| Интерфейс передачи данных | USB/ LAN/ HDMI/ AUX (TrigOut/PassFail) | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
