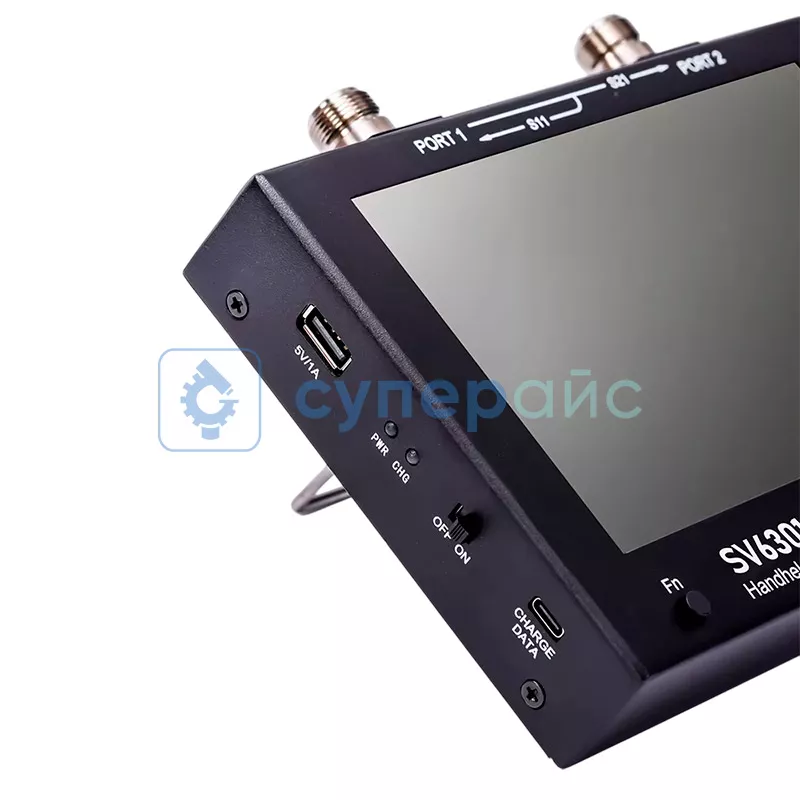

Портативный анализатор цепей SYSJOINT SV6301A
Технические характеристики SYSJOINT SV6301A
| Диапазон частотного измерения | 1 МГц - 6,3 ГГц |
| Точность частотного измерения | ± 1 ppm |
| Радиочастотная выходная мощность | -40 – -10 дБм |
| Разрешение радиочастотной выходной мощности | 1 дБм |
| Радиочастотная входная мощность | 0 дБм, DC < 5 В |
| Разрешение радиочастотной входной мощности | < 5 В |
| Динамический диапазон S21 | 75 дБ (< 3 ГГц), 65 дБ (> 3 ГГц) |
| Динамический диапазон S11 | 50 дБ (< 3 ГГц), 40 дБ (> 3 ГГц) |
| Скорость сканирования | 500 единиц в секунду |
| Ширина средней полосы | 12,5 кГц, f > 25 МГц |
| Количество точек калибровки / сканирования | 1001 точка / 101 - 1001 точка |
| Сглаживание | среднее арифметическое, 1 - 25 |
| Количество трасс | 7 |
| Количество маркеров | 8 |
| Объем встроенной памяти | 8 Гб |
| Сенсорный экран | есть |
| Рефлектометр временной области (TDR) | есть |
| Функция хранения данных | есть, 18 измерений |
| Общие характеристики | |
| Дисплей | 7-дюймовый ЖК-экран IPS, 1024 х 600 |
| Потребляемая мощность | 6,5 Вт |
| Материал корпуса | алюминий |
| Выходная мощность | USB 5 В / 1 А |
| Источник питания | батарейки 18650а х 2: 3,6 В, 3350 мАч каждая |
| Интерфейс передачи данных | USB Type-C |
| Напряжение зарядного устройства | 4,7 - 5,5 В |
| Время автономной работы | 3 ч |
| Рабочая температура | 0 - 40 ℃ |
| Габариты изделия | 190 х 130 х 30 мм |
| Вес нетто | 1,15 кг |
| Вес брутто | 1,65 кг |

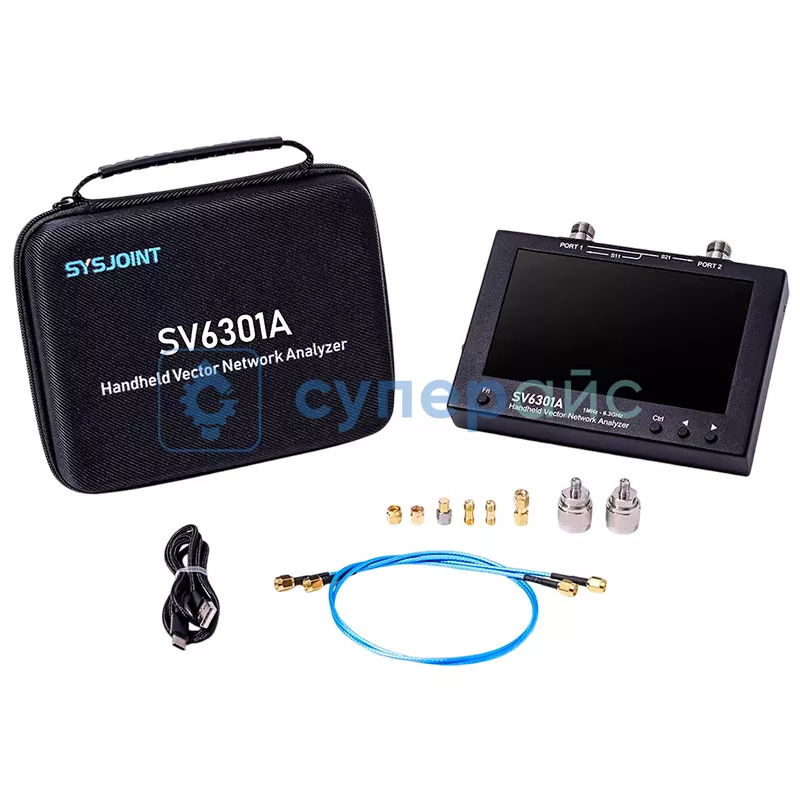

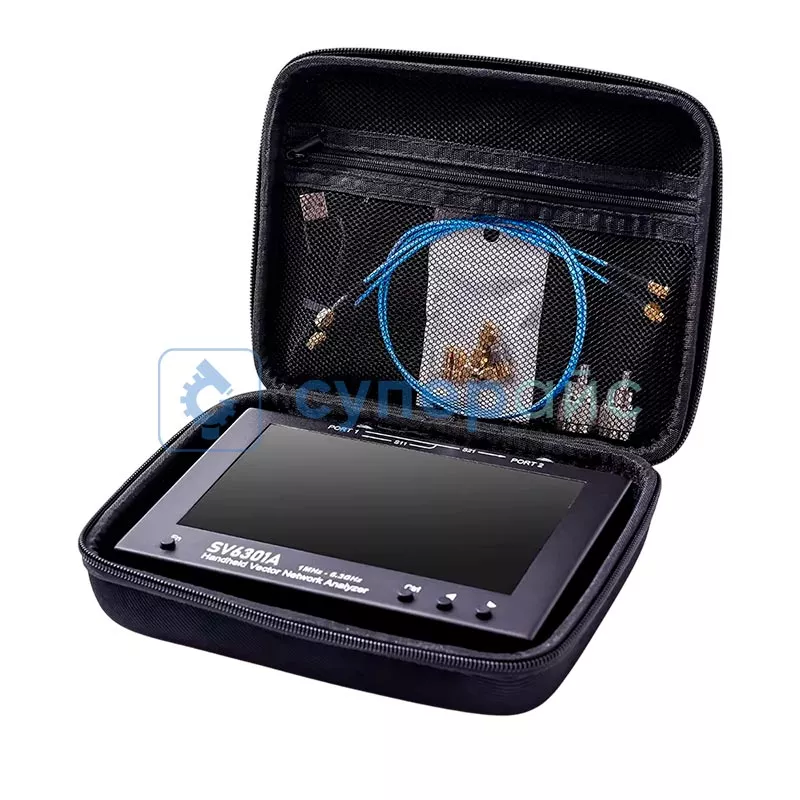

| Комплектация | анализатор электрических цепей SYSJOINT SV6301A – 1 шт кабель USB Type-C - 1 шт; переходники - 8 шт; соединительный кабель SMA-JJ RG405 (20 см) - 2 шт; кейс - 1 шт; руководство пользователя - 1 шт |
Векторный анализатор цепей SYSJOINT SV6301A
Портативный анализатор цепей SYSJOINT SV6301A представляет собой компактное устройство для измерения радиочастотных характеристик. Аппарат работает в диапазоне частотного измерения от 1 МГц до 6,3 ГГц, что помогает охватить широкий спектр измерительных задач.
Поддерживаемая моделью точность частотного измерения ± 1 ppm обуславливает высокую достоверность получаемых результатов при тестировании оборудования. Радиочастотная выходная мощность от -40 до -10 дБм даёт возможность проводить испытания чувствительных компонентов с минимальным риском их повреждения.
Анализатор SYSJOINT SV6301A располагает следующими преимуществами:
- компактность корпуса для лёгкого перемещения;
- батарейное питание для работы в полевых условиях;
- относительно высокая скорость измерений для экономии времени;
- широкий частотный диапазон для разнопланового применения.
Функция хранения данных с возможностью сохранять до 18 измерений упрощает процесс сравнительного анализа результатов. Объем встроенной памяти 8 Гб подходит для сохранения большого количества результатов тестирования тех или иных устройств.
Время автономной работы 3 часа подходит для проведения серии измерений без подзарядки. Интерфейс USB Type-C используют для скоростной передачи информации на компьютер.
Дисплей в виде 7-дюймового ЖК-экрана с сенсорным управлением реализован для:
- быстрого доступа к функционалу без использования кнопок;
- наглядного отображения графиков для удобства анализа;
- детального просмотра результатов измерений за счет оптимального размера;
- комфортной работы при различных условиях освещения.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
