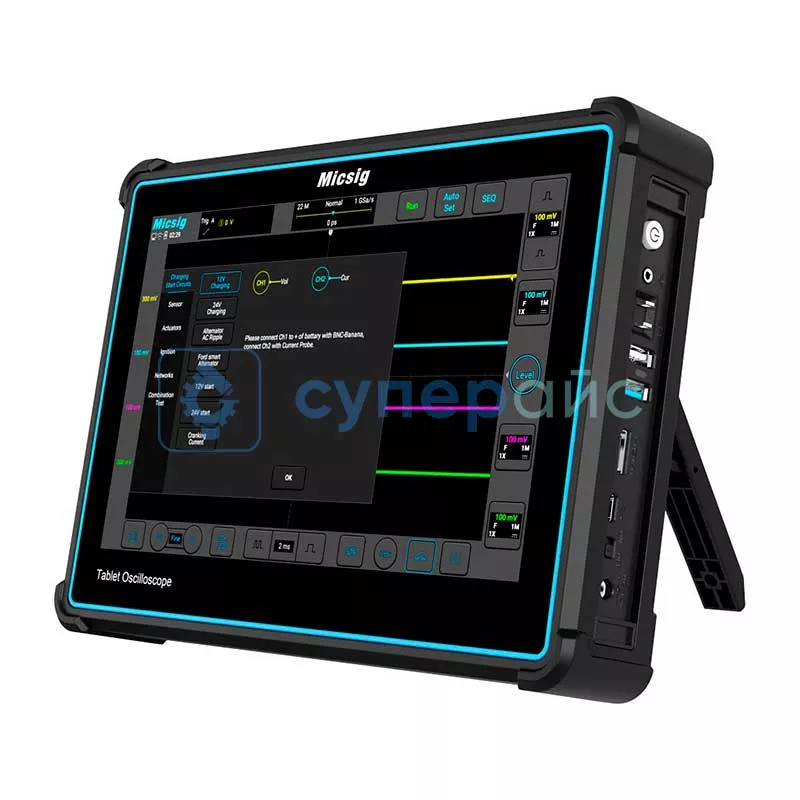

Портативный осциллограф Micsig ATO2004 (4 канала, 200 МГц)
Технические характеристики Micsig ATO2004
| Серия | ATO |
| Количество каналов | 4 |
| Полоса пропускания | 200 МГц |
| Время нарастания | ≤ 1,75 нс |
| Максимальная частота дискретизации | 2 ГВыб/с |
| Глубина записи | 220 Мб |
| Максимальная скорость захвата формы волны | 300 000 осц./с |
| Вертикальное разрешение | 8 бит |
| Входной импеданс | 1 мОм 50 Ом |
| Декодирование протоколов | RS-232/422/485/ UART, CAN, CAN FD, LIN, SPI, I2C |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс / дел - 1000 с / дел |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц низкие частоты до 30 кГц |
| Вертикальная развёртка | 1 мВ/дел - 10 В/дел (1 МОм) 1 мВ/дел - 1 В/дел (50 Ом) |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |
| Питание | литий-ионный аккумулятор 7,4 В, 7500 мАч время автономной работы 2 часа |
| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI |
| Встроенная память | 32 Гб |
| Сегментированный сбор данных для хранения | до 10 000 записей форм сигнала |
| Дистанционное управление | через мобильное приложение (Android, iOS) через ПК |
| Обновление ПО | через Wi-Fi |
| Передача данных | по FTP |
| Диагностика | цепи зарядки / запуска, зажигания, датчиков (расхода воздуха, педали газа, давления топлива и др.), исполнительных механизмов (приводы электромагнитных клапанов, топливного насоса, регуляторы давления масла и др.), сети (CAN L/H, CAN FD, LIN, Flexray, K line), комбинированные тесты (коленвал+распредвал, коленвал+первичное зажигание и др.) |
| Габариты в упаковке | 320 х 360 х 170 мм |
| Габариты осциллографа | 265 х 192 х 50 мм |
| Вес брутто | 3,223 кг |
| Вес нетто | 1,9 кг (с батареей) |
| Комплектация | осциллограф Micsig ATO2004 - 1 шт BNC кабель - 4 шт пассивный пробник - 2 шт кабель питания - 1 шт зажим «крокодил» - 2 пары измерительная игла - 1 шт адаптер питания - 1 шт аккумулятор - 1 шт защитная плёнка для экрана - 1 шт |
| Совместимость | Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Дифференциальный пробник высокого напряжения Micsig DP20003 Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник токовый Micsig CP1003 Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Осциллограф Micsig
Micsig ATO2004 — это компактный функциональный осциллограф, разработанный специально для автомобильной диагностики и техобслуживания. Эта модель показывает высокую точность измерений, позволяя быстро и эффективно выявлять и устранять неисправности в автомобильных системах.
Идеальное решение для автодиагностики
Осциллограф малогабаритный ATO2004 с сенсорным дисплеем поможет быстро и точно выявить проблемы с автоэлектроникой. С его помощью легко проводится глубокий анализ различных сигналов: датчиков, систем управления и контроля, протоколов согласования дополнительного автомобильного оборудования и приборов. Его функциональность позволяет решать любые задачи по анализу:
- Четыре канала для одновременного мониторинга. С независимыми каналами удастся одновременно анализировать несколько сигналов, что ускоряет процесс диагностики.
- Частота дискретизации 2 ГВыб/с. Это позволяет точно исследовать сигналы в мельчайших деталях и анализировать их даже при высоких частотах.
- Сенсорный экран. На ЖК-дисплее разрешением 1280x800 точек отображается сетка осциллограммы размером 11х10 делений, обеспечивая подробную визуализацию сигнала. Сенсорное управление облегчает ввод настроек и использование устройства.
- Расширенные возможности. Прибор с интерфейсами Wi-Fi, USB 3.0/2.0, USB type-C, HDMI соединяется с компьютерами или мобильными устройствами, поддерживает функцию удалённого управления.
ATO2004 предоставляет профессиональным механикам, инженерам и автолюбителям возможность глубокого понимания работы автомобильного электрооборудования. Он помогает обнаруживать проблемы через анализ сигналов для точной диагностики, упрощая процесс ремонта и обслуживания авто.
Автомобильный 4-х канальный осциллограф Micsig — это малогабаритный прибор, который удобно брать с собой и использовать на месте. Его компактные размеры с временем автономной работы до 2 часов делают его идеальным инструментом для расширенной автомобильной диагностики.
Обзорная таблица осциллографов Micsig
| Характеристики | ATO1004 | ATO2004 | ATO3004 | ATO2002 |
| Количество каналов | 4 | 4 | 4 | 2 |
| Полоса пропускания | 100 МГц | 200 МГц | 300 МГц | 200 МГц |
| Время нарастания | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,16 нс | ≤ 1,75 нс |
| Максимальная частота дискретизации | 1 ГВыб/с | 2 ГВыб/с | 2 ГВыб/с | 1 ГВыб/с |
| Глубина записи | 110 Мб | 220 Мб | 220 Мб | 110 Мб |
| Максимальная скорость захвата формы волны | 78 000 осц./с | 300 000 осц./с | 300 000 осц./с | 78 000 осц./с |
| Сетка области отображения осциллограммы | 11 х 10 делений | |||
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек | |||
| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI | |||
| Встроенная память | 32 Гб | |||
| Питание | литий-ионный аккумулятор 7,4 В, 7500 мАч | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
