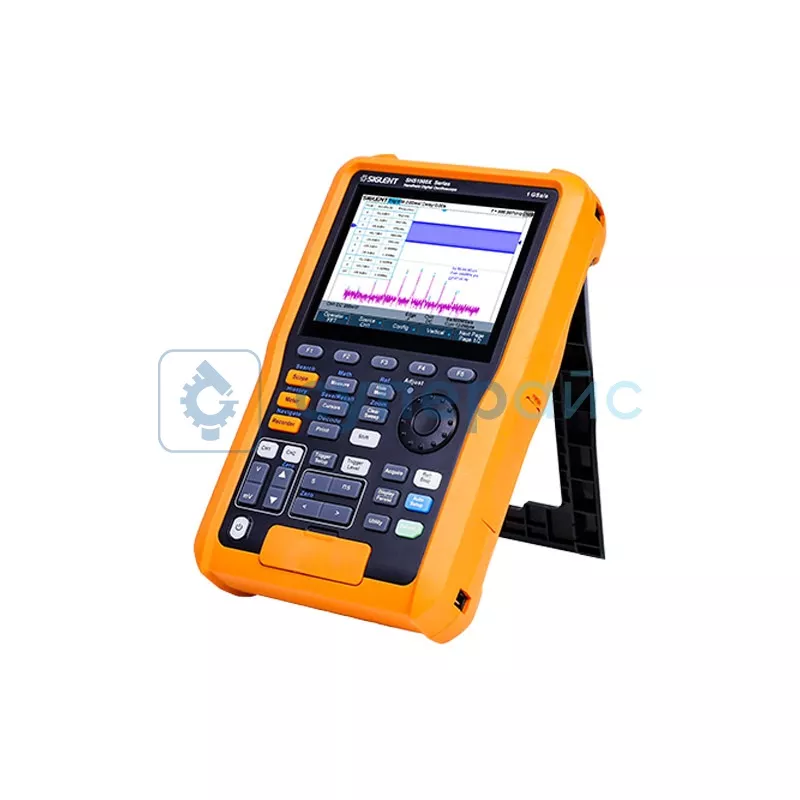

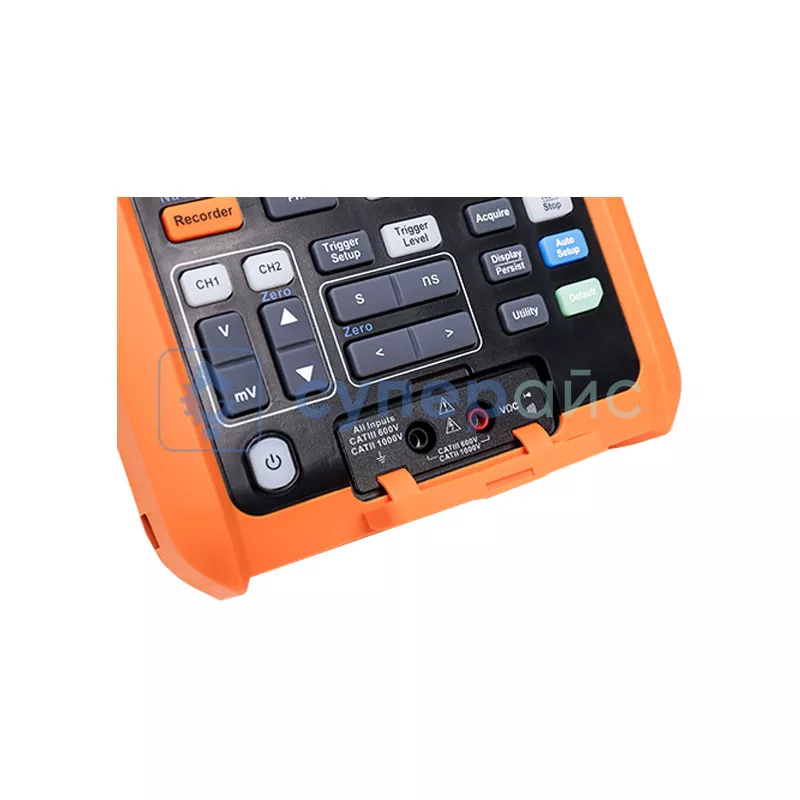

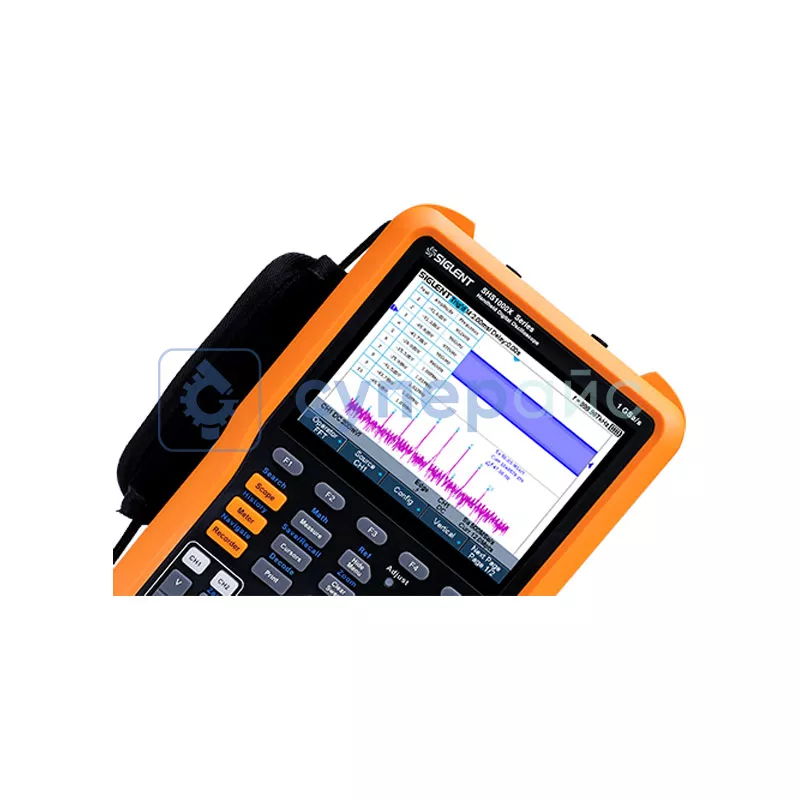

Портативный осциллограф Siglent SHS1072X
0
343 218 ₽
Рассчитать доставку
Нашли дешевле?
Хочу в подарок
Подборка оборудования для ВУЗов и колледжей
Характеристики
Цена актуальна на дату
:
?
Какого числа актуализировали цену товара
30.03.2025
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Технические характеристики Siglent SHS1072X
| Количество каналов | 2 + 1 канал мультиметра |
| Полоса пропускания | 70 МГц |
| Частота дискретизации | 1000 Мвыб / с |
| Глубина памяти | 12 Мб |
| Скорость захвата волны | 400,000 кадров в секунду |
| Типы триггеров | край, склон, ширина импульса, короткий, интервал, тайм-аут, тип кода, видео триггер, последовательный триггер (I2C, SPI, UART, CAN, LIN) |
| Тип декодирования | I2C, SPI, UART, CAN, LIN |
| Максимально безопасный ввод напряжение (осциллограф) | BNC между сигнальным концом и защитным заземлением CAT II 300 В (среднеквадратичное значение) BNC между клеммой заземления и защитным заземлением CAT II 30 В (среднеквадратичное значение) BNC между клеммами заземления CAT II 300 В (среднеквадратичное значение) |
| Максимально безопасный ввод напряжение (мультиметр) | CAT III 300 В (среднеквадратичное значение) CAT II 600 В (среднеквадратичное значение) |
| Запуск и декодирование последовательной шины | есть |
| Видео триггер, поддержка HDTV | есть |
| Переключение между осциллографом, мультиметром и самописцем в один клик | есть |
| Функция автоматического измерения 38 параметров | есть |
| Функция безопасного стирания | есть |
| Возможности поиска и навигации по событиям | есть |
| Функции мультиметра | измерение напряжение (DC/AC), тока (DC/AC), сопротивления, емкости, диода, непрерывности |
| Мультиметр поддерживает истинное среднеквадратичное измерение | есть |
| Команды дистанционного управления SCP | есть |
| Степень защиты IP51 от пыли и влаги | есть |
| Входные параметры | |
| Сопротивление | постоянный ток: (1 МОм ± 2 %) || (14 пФ ± 2 пФ) |
| Максимальное входное напряжение | 400 В, 1 МОм |
| Изоляция канала | > 100 : 1 |
| Ослабитель зонда | 0,1X, 0,2X ,0,5X, 1X, 2X, 5X, 10X……1000X, 2000X, 5000X, 10000X, индивидуальный |
| Горизонтальная система | |
| Масштаб временной развертки | 1,0 нс/дел – 100 с/дел |
| Перекос канала | < 100 пс |
| Скорость захвата сигнала | 100,000 осциллограмм/с (обычный режим) 400,000 осциллограмм/с (последовательный режим) |
| Формат отображения | YT, XY, Roll |
| Точность временной базы | ± 25 частей на миллион |
| Режим сканирования | ≥ 50 мс/дел |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | 70 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальная шкала (зонд 1 X) | 5 мВ / дел - 100 В / дел (1-2-5 ) |
| Диапазон смещения (зонд 1 X) | 2 мВ - 296 мВ: ± 1,6 В; 302 мВ ~ 10 В: ± 80 В; 7,6 - 100 В ~ 10 В: ± 400 В |
| Ограничение пропускной способности | 20 МГц ± 40 % |
| Равномерность полосы пропускания | DC - 10 % (BW): ± 1 дБ 10% - 50 % (BW): ± 2 дБ 50 % - 100 % (BW): + 2 дБ / -3 дБ |
| Низкочастотный отклик (AC -3 дБ) | ≤ 2 Гц (на входе BNC) |
| Шум | STDEV ≤ 0,6 дел (≥ 5 мВ / дел) STDEV ≤ 0,7 дел (2 мВ / дел) |
| Точность усиления постоянного тока | ≤ ± 2 %:≥10 мВ/дел ≤ ± 3 %:<10 мВ/дел |
| Точность смещения постоянного тока | ± (1,5%*смещение+1,5%*8*дел+5мВ) |
| Время подъема | 4 нс |
| Перерегулирование (импульс 500 пс) | < 18 % |
| Параметры триггера | |
| Режим триггера | автоматический, обычный, одиночный |
| Диапазон уровня триггера | ± 4,5 сетка (положение от нулевого уровня) |
| Диапазон удержания | 80 нс ~ 1,5 с |
| Сцепление триггера | AC, DC, LFRJ, HFRJ, Noise RJ |
| Точность уровня срабатывания | ± 0,2 дел |
| Чувствительность триггера | постоянный ток — макс. полоса пропускания 0,8 дел |
| Триггерный джиттер | < 100 пс |
| Смещение триггера | предварительный триггер: 0 ~ 100 % глубина хранения триггера задержки: от 0 до 10,000дел |
| Краевой триггер | |
| Уклон | подъём, падение, подъём и падение |
| Источник | все каналы |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | меньше, больше, в пределах диапазона, вне диапазона |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с, разрешение 1 нс |
| Импульсный триггер | |
| Полярность | ширина положительного импульса, ширина отрицательного импульса |
| Предельный диапазон | меньше, больше, в пределах диапазона, вне диапазона |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с, разрешение 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60 |
| Источник | все каналы |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Мелкий триггер | |
| Полярность | ширина положительного импульса, ширина отрицательного импульса |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, и нет, или нет |
| Источник | все каналы |
| Предельный диапазон | ≤, ≥, в пределах, вне пределов |
| Временной диапазон | 2 нс ~ 4,2 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Тип триггера | запуск, остановка, перезапуск, нет ответа, адрес + данные, EEPROM, длина данных |
| Сигнал | SCL, SDA |
| Источник | все каналы |
| Предельный диапазон | EEPROM：=，>，< |
| Адресное направление | адрес + данные: читать, писать, игнорировать |
| SPI-триггер | |
| Источник | все каналы |
| Сигнал | CS, CL, Data |
| Длина данных | 4 ~ 96 бит |
| Битовое значение | 0,1Х |
| Порядок бит | младший бит, старший бит |
| Триггер UART | |
| Тип триггера | запуск, остановка, данные, проверка ошибки |
| Источник | все каналы |
| Условие данных | =,>,< |
| Длина данных | 1 байт |
| Ширина данных | 5 бит, 6 бит, 7 бит, 8 бит |
| Уровень холостого хода | низкий, высокий |
| Стоп-бит | 1 бит, 1,5 бит, 2 бита |
| Порядок бит | младший бит, старший бит |
| Скорость передачи данных | 600 бит/с / 1200 бит/с / 2400 бит/с / 4800 бит/с / 9600 бит/с / 19200 бит/с / 38400 бит/с / 57600 бит/с / 115200 бит/с / настройка |
| Скорость передачи данных (настраиваемая) | 300 - 5000000 бит/с |
| CAN-триггер | |
| Источник | все каналы |
| Длина идентификатора | стандарт (11 бит), расширение (29 бит) |
| Длина данных | 1 ~ 2 байта |
| Скорость передачи данных | 5 кб/с ~ 1 МБ/с |
| Триггер LIN | |
| Тип триггера | начало, идентификатор, идентификатор + данные, ошибка данных |
| Источник | все каналы |
| Длина идентификатора | 1 байт |
| Длина данных | 1 ~ 2 байта |
| Скорость передачи данных (настраиваемая) | 300 бит/с ~ 20 Мбит/с |
| Система измерения | |
| Источник | СН1 / СН2 |
| Вертикальная (напряжение) | Max, Min, Pk-Pk, Ampl, Top, Base, Mean, Cmean, Stdev, Cstd, RMS, Crms, FOV, FPRE, ROV, RPRE, Level@X |
| Горизонтальная (время) | Period: период для каждого цикла в форме волны на уровне 50% и положительном наклоне Freq: частота для каждого цикла в форме волны на уровне 50% и положительный наклон +Wid: ширина, измеренная на уровне 50 % и положительном уклоне -Wid: ширина, измеренная на уровне 50 % и отрицательном уклоне Rise: длительность нарастающего фронта от 10 до 90 % Fall: длительность спадающего фронта от 90 до 10 % Bwid: время от первого нарастающего фронта до последнего спадающего фронта или от первого спадающего фронта до последнего восходящего фронта на 50 %-ном пересечении +Dut: отношение положительной ширины к периоду -Dut: отношение отрицательной ширины к периоду |
| Задержка | Phase, FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, Skew |
| Курсор | время измерения курсора вручную (Х1,Х2), разница во времени ΔТ в форме отображается обратная разница во времени (1/ΔТ) ручное измерение напряжения курсором (Y1,Y2), разность напряжений ΔВ автоматическое отслеживание курсором |
| Статистика измерений | текущее значение, среднее значение, минимальное значение, максимальное значение, стандартное отклонение, количество статистических данных |
| Частотомер | 6 цифровой аппаратный частотомер |
| Математические функции | |
| Операция | складывать, вычитать, умножать, делить, БПФ, дифференциал, интеграл, квадратный корень |
| БПФ | оконный режим: прямоугольный, Блэкман, Ханнинг, Хэмминг, плоская вершина |
| БПФ-дисплей | полный экран, разделенный |
| Диктофон | |
| Регистратор сигналов | |
| Источник | все каналы |
| Частота выборки | 1 са/с ~ 25 тыс. са/с |
| Максимальная глубина хранения | внутреннее хранение 50 МБ, хранение во внешней памяти 2 ГБ |
| Формат хранения данных | двоичный |
| Регистратор сигналов | |
| Источник | измеренные значения, мультиметры, измеряемые значения и мультиметры |
| Интервал регистрации | 0,1 с - 10 мин |
| Максимальное количество измерений, записываемых одновременно | 4 |
| Формат хранения данных | двоичный |
| Формат экспорта данных | Binary, csv, matlab |
| Цифровой мультиметр | |
| Разрешение | 6000 отсчетов |
| Максимальное входное напряжение | CAT III 600 В (среднеквадратичное значение), CAT II 1000 В (среднеквадратичное значение) |
| Напряжение постоянного тока | 60,00 мВ, разрешение 10 мкВ, точность (±1%±15 цифр) 600,0 мВ, разрешение 100 мкВ, точность (±1%±5 цифр) 6.000 В, разрешение 1 мВ, точность (±1%±5 цифр) 60,00 В, разрешение 10 мВ, точность (±1%±5 цифр) 600,0 В, разрешение 100 мВ, точность (±1%±5 цифр) 1000 В, разрешение 1 В, точность (±1,5%±5 цифр) |
| Напряжение переменного тока (45 Гц~400 Гц) | 60,00 мВ, разрешение 10 мкВ, точность (±1%±15 цифр) 600,0 мВ, разрешение 100 мкВ, точность (±1%±5 цифр) 6.000 В, разрешение 1 мВ, точность (±1%±5 цифр) 60,00 В, разрешение 10 мВ, точность (±1%±5 цифр) 600,0 В, разрешение 100 мВ, точность (±1%±5 цифр) 1000 В, разрешение 1 В, точность (±1,5%±5 цифр) |
| Постоянный ток | 60,00 мА, разрешение 10 мкА, точность (±4%±10 цифр) 600,0 мА, разрешение 100 мкА, точность (±4%±10 цифр) 6.000А, разрешение 1 мА, точность (±5%±5 цифр) 10.00А, разрешение 10 мА, точность (±5%±5 цифр) |
| Переменный ток (45 Гц ~ 400 Гц) | 60,00 мА, разрешение 10 мкА, точность (±4%±10 цифр) 600,0 мА, разрешение 100 мкА, точность (±4%±10 цифр) 6.000А, разрешение 1 мА, точность (±5%±5 цифр) 10.00А, разрешение 10 мА, точность (±5%±5 цифр) |
| Сопротивление | 600,0 Ом, разрешение 0,1 Ом, точность (±1%±5 цифр) 6.000 КОм, разрешение 1 Ом, точность (±1%±5 цифр) 60.00 КОм, разрешение 10 Ом, точность (±1%±5 цифр) 600,0 КОм, разрешение 100 Ом, точность (±1%±5 цифр) 6.000 МОм, разрешение 1 КОм, точность (±1%±5 цифр) 60.00 МОм, разрешение 10 КОм, точность (±4%±5 цифр) |
| Емкость | 40,00 нФ, разрешение 0,01 нФ, точность (±5%±50 цифр) 400,0 нФ, разрешение 0,1 нФ, точность (±5%±5 цифр) 4.000 мкФ, разрешение 1 нФ, точность (±5%±5 цифр) 40,00 мкФ, разрешение 10нФ, точность (±5%±5 цифр) 400,0 мкФ, разрешение 100нФ, точность (±5%±5 цифр) |
| Диод | 0 - 2 В |
| Характеристики дисплея | |
| Тип дисплея | 5-дюймовый цветной TFT экран |
| Разрешение | 640 х 480 |
| Глубина цвета | 24 бита |
| Контраст (типичный) | 500 : 1 |
| Интенсивность подсветки | 200 нит |
| Общие характеристики | |
| Интерфейс | USB |
| Температура | рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность | рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Входное напряжение | 100 ~ 240 В (среднеквадратичное значение), 50/60 Гц, 1,1А |
| Выход | 12 В, 4 А |
| Источник питания | батарея 6900 мАч |
| Время автономной работы | 4 ч |
| Время зарядки | 3 ч |
| Габариты изделия | 276 х 176 х 68 мм |
| Вес нетто | 1,75 кг |
| Вес брутто | 3,5 кг |
| Комплектация | осциллограф Siglent SHS1072X - 1 шт |
| пассивный зонд PB925 - 2 шт; USB кабель - 1 шт; ручка мультиметра (красная, черная) - 2 шт; адаптер питания - 1 шт; аккумуляторная батарея - 1 шт; сумка - 1 шт; сертификат калибровки - 1 шт; руководство пользователя - 1 шт | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
