Универсальный осциллограф Hantek DPO7354C (4 канала, 350 МГц)
Технические характеристики Hantek DPO7354C
| Полоса пропускания | 350 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость | 1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 1 нс / дел - 1 кс / дел |
| Точность временной базы | ± 1 ppm + 1ppm / длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание, RS232, LIN, CAN, SPI, I²C |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | RS232, I²C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |

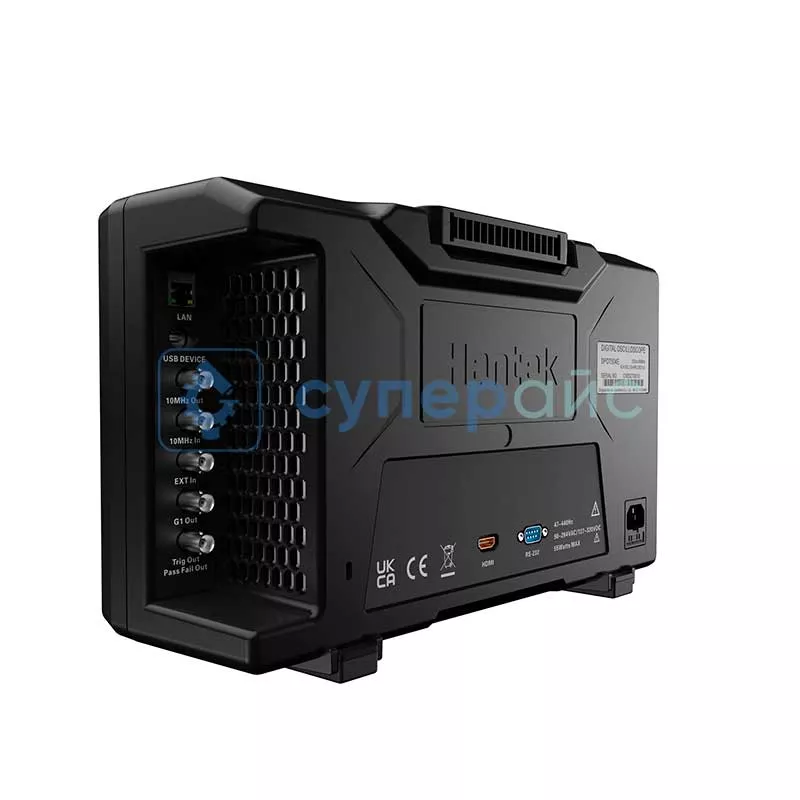

| Интерфейс | USB Host, USB Device, LAN опционально: HDMI, последовательный порт |
| Габариты | 372 х 230 х 140 мм |
| Габариты упаковки | 465 х 275 х 365 мм |
| Вес брутто | 5,6 кг |
| Комплектация | осциллограф Hantek DPO7354C – 1 шт пассивные пробники –4 шт кабель USB - USB Type-C - 1 шт кабель питания - 1 шт |
| Совместимость | Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Зонд для осциллографа Hantek PP-150 Зонд для осциллографа Hantek PP-80 Высоковольтный дифференциальный пробник Hantek HT8050 Дифференциальный пробник с гальванической развязкой Hantek HT8100 Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 |
Настольный осциллограф Hantek DPO7354C
Это измерительный прибор из популярной серии осциллографов DPO 7000. Среди других моделей он выделяется полосой пропускания в 350 МГц и четырьмя каналами для анализа, что делает его выбором для инженеров и электронщиков, которым важно исследовать сигналы максимально подробно.
Профессиональное оборудование для любых задач
Если нужно выбрать осциллограф для ремонта, отладки или тестирования, то Hantek DPO7354C легко справится даже со сложными задачами. Большой объём встроенной памяти обеспечивает стабильное изображение даже на медленных развёртках, а наличие интерфейса USB Host позволяет подключать к прибору дополнительное оборудование и устройства, расширяя его функциональность.
Преимущества:
- Четырёхканальная конфигурация с полосой пропускания 350 МГц делает его отличным выбором для измерения и анализа сложных сигналов. С ним становится легко обнаруживать даже самые быстрые изменения в сигналах.
- Оснащён интуитивным интерфейсом, который делает работу с осциллографом простой и комфортной. Вы сможете быстро освоить все функции и понять принцип его работы.

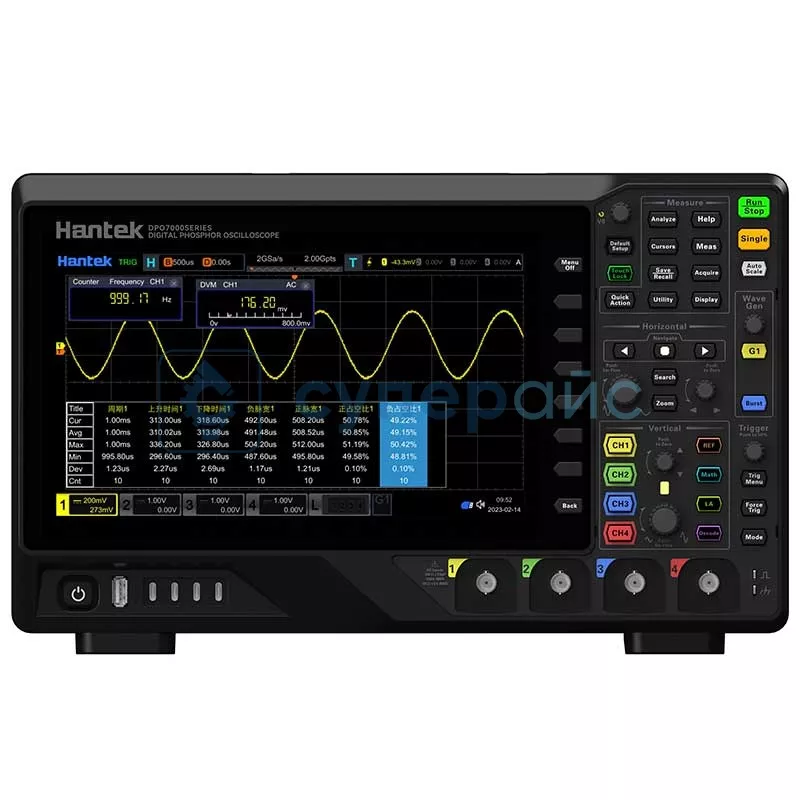

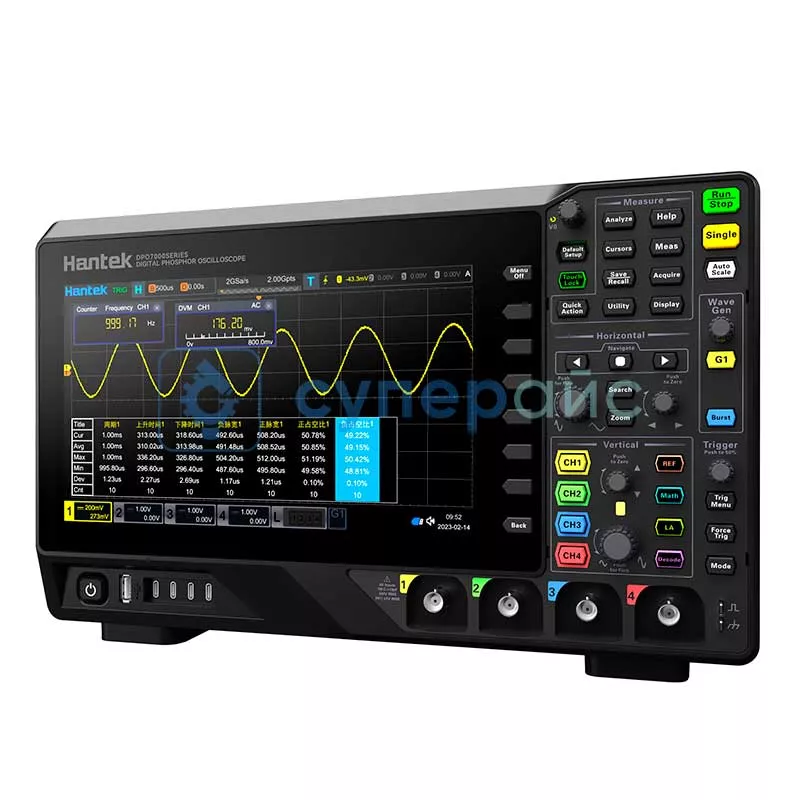

- Моноблочная настольная конструкция с 10,1-дюймовым мультисенсорным экраном делает устройство удобным при лабораторных и инженерных работах.
Hantek DPO7354C подходит для анализа различных параметров сигналов, поддерживает математические операции, автоматическое измерение и множество функций анализа с быстрым запуском с помощью кнопок управления на лицевой панели. Он предоставляет неоценимую помощь в исследованиях разных сигналов, тестировании или отладке электронного оборудования, телекоммуникационных систем и в других задачах.
Обзорная таблица осциллографов Hantek серии DPO7000
| Характеристики | DPO7102C | DPO7204C | DPO7352C | DPO7354C | DPO7504C | ||||||
| Полоса пропускания, МГц | 100 | 200 | 350 | 350 | 500 | ||||||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 | 4 | ||||||
| Частота дискретизации | 2 Гвыб/сек | Глубина памяти на канал | 2 Гб | ||||||||
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду | Разрешение по вертикали (разрядность АЦП) | 8 бит | ||||||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
